Prova Completa: Técnico em Eletrônica (BHTRANS - FUNDEP

2684566 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: FUNDEP
Orgão: BHTRANS

Provas:

Técnico em Eletrônica
Provas ×

Análise de Circuitos
Interpretação de Circuitos Elétricos

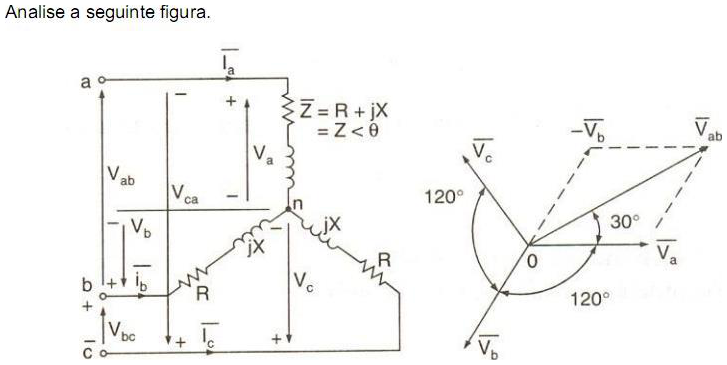

Com relação a esse circuito, está CORRETO afirmar que:

A

a carga conectada em estrela proporciona uma tensão de linha 1/√3 vezes a tensão de uma das fases.

B

a carga conectada em triângulo proporciona uma corrente de linha √2 vezes a corrente de uma das fases.

C

para uma carga desequilibrada, as três tensões de fase e de linha serão iguais e a potência fornecida pela fonte será igual a √2.V_F.I_L.cos θ

D

para uma carga equilibrada, as correntes de fase e de linha serão iguais e a potência entregue à carga será igual a √3.V_L.I_L.cos θ

Provas

Questão presente nas seguintes provas

2684565 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: FUNDEP
Orgão: BHTRANS

Provas:

Técnico em Eletrônica
Provas ×

Arquitetura na Engenharia Eletrônica

Os disquetes e os CD ROMs a cada dia perdem espaço na armazenagem e no transporte de arquivos para os pen drives que expandem sua capacidade de armazenamento e de utilização.Nesses pen drives, são utilizados memórias do tipo:

Provas

Questão presente nas seguintes provas

2684564 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: FUNDEP
Orgão: BHTRANS

Provas:

Técnico em Eletrônica
Provas ×

Eletrônica de Potência

Numere a COLUNA II de acordo com a COLUNA I identificando corretamente as etapas de uma transmissão digital às suas respectivas características.

COLUNA I
1. Codificação.
2. Multiplexação.
3. Quantização.
4. Compressão digital.
5. Filtro antialiasing.

COLUNA II
( )Impede que sinais de frequência superior à faixa necessária atinjam o amostrador reduzindo a interferência na demodulação.
( )Permite codificar uma grande faixa de valores de sinal utilizando um número reduzido de bits.
( )Reúne os fluxos digitais em um único fluxo, gerando, na saída, um único sinal.
( )Consiste em transformar um sinal analógico em um sinal digital.
( )Realizada por um conversor A/D, determina a precisão obtida na conversão do sinal analógico em digital.

Assinale a sequência CORRETA na COLUNA II de cima para baixo.

Assinale a sequência CORRETA na COLUNA II de cima para baixo.

Provas

Questão presente nas seguintes provas

2684563 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: FUNDEP
Orgão: BHTRANS

Provas:

Técnico em Eletrônica
Provas ×

Eletrônica Digital

onsidere X = A2B₍₁₆₎ e Y = 5472₍₈₎A soma S = X + Y é igual a:

Provas

Questão presente nas seguintes provas

2684562 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: FUNDEP
Orgão: BHTRANS

Provas:

Técnico em Eletrônica
Provas ×

Álgebra Booleana e Circuitos Lógicos
Eletrônica Digital

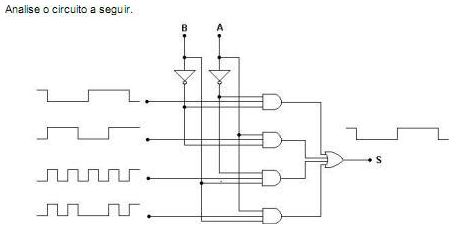

ssinale a alternativa que identifica a palavra BA para obter o sinal representado na saída S.

Provas

Questão presente nas seguintes provas

2684561 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: FUNDEP
Orgão: BHTRANS

Provas:

Técnico em Eletrônica
Provas ×

Automação e Controle em Eletrônica
Microcontroladores na Automação e Controle em Eletrônica

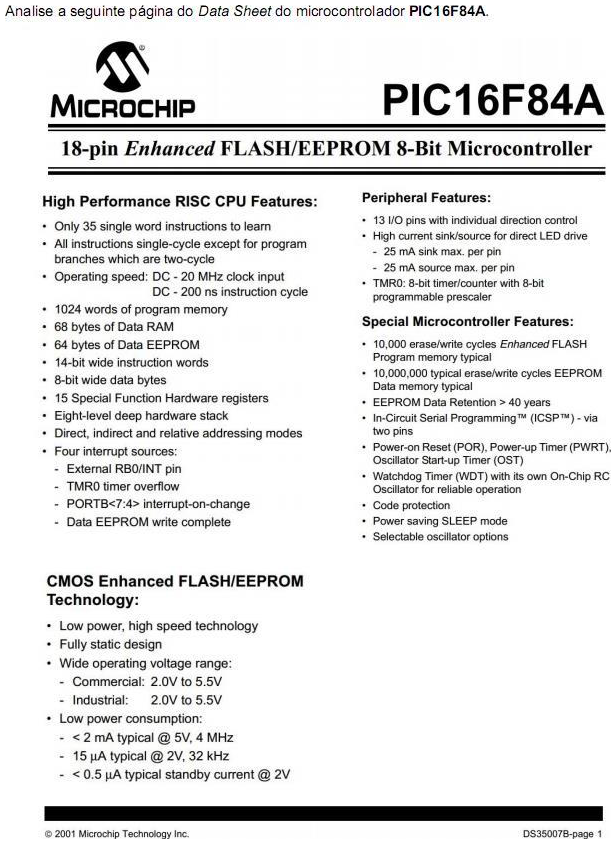

Com relação a esse microcontrolador, está CORRETO afirmar que:

A

a tecnologia CMOS Enhanced FLASH/EEPROM proporciona uma baixa corrente de saída, inferior a 2,5 mA, inviabilizando a utilização de LED.

B

em aplicações industriais, o microcontrolador opera em uma faixa ampla de tensão – de 2,0 a 5,5 V – trabalhando com tensões de 0 a 12,0 V quando em aplicações comerciais com clock de 40 MHz.

C

o microcontrolador proporciona 13 pinos de entrada/saída, quatro fontes de interrupção e oito contadores de 8 bits.

D

o PIC16F84A utiliza um conjunto de 1024 palavras de instruções de 8 bits na programação do microcontrolador, independentemente de sua aplicação.

Provas

Questão presente nas seguintes provas

2684560 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: FUNDEP
Orgão: BHTRANS

Provas:

Técnico em Eletrônica
Provas ×

Análise de Circuitos
Medições elétricas

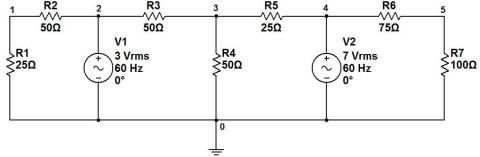

Observe o seguinte circuito.

Enunciado 3353236-1

Assinale a alternativa que apresenta o valor da potência nominal do resistor R7.

Provas

Questão presente nas seguintes provas

2684559 Ano: 2013
Disciplina: Eletroeletrônica
Banca: FUNDEP
Orgão: BHTRANS

Provas:

Pedagogo
Provas ×
Técnico em Eletrônica
Provas ×

EletrotécnicaMotores
EletrotécnicaEquipamentos Elétricos

Analise as seguintes afirmativas relacionadas a esse diagrama elétrico e assinale com V as assertivas verdadeiras e com F as assertivas falsas.

( ) Para obter a reversão no giro do motor, o enrolamento de partida, terminais 5 e 6, será invertido durante o funcionamento do motor.
( ) Dois contatores auxiliares foram utilizados para ampliar o número de contatos normalmente aberto na elaboração do circuito.
( ) Duas fases alimentam o motor por meio do contator K. Contudo, um relé térmico de três lâminas foi empregado na proteção desse motor.
( ) Ao energizar o circuito, a lâmpada H1 sinaliza que o motor está parado, pronto para partir, e aguarda o comando para definir o sentido de giro do motor.
( ) Ocorrendo uma sobrecarga durante o funcionamento do motor, os fusíveis F1 de 16 A romperão protegendo o motor de sobreaquecimento.

Assinale a alternativa que apresenta a sequência CORRETA.

Provas

Questão presente nas seguintes provas

2684558 Ano: 2013
Disciplina: Informática
Banca: FUNDEP
Orgão: BHTRANS

Provas:

Pedagogo
Provas ×
Técnico em Eletrônica
Provas ×

EscritórioMicrosoft OfficeExcel

Observe o gráfico gerado no MS Excel.

Enunciado 3353234-1

Assinale a alternativa que apresenta CORRETAMENTE o tipo do gráfico.

Provas

Questão presente nas seguintes provas

2684557 Ano: 2013
Disciplina: Direito Administrativo
Banca: FUNDEP
Orgão: BHTRANS

Provas:

Técnico em Eletrônica
Provas ×

Lei 8.429/1992: LIA

Conforme dispositivos da Lei Federal nº 8.429/1992,constitui crime a representação por ato de improbidade contra agente público ou terceiro beneficiário,quando o autor da denúncia o sabe inocente.Nesse caso,é CORRETO afirmar que o denunciante estará sujeito,além das indenizações ao denunciado previstas na Lei, à pena de detenção de:
