De acordo com a Norma Regulamentadora nº 26 do Ministério do Trabalho e Emprego, que trata de Sinalização de Segurança, relacione as cores na 1ª coluna com os correspondentes locais de utilização na 2ª coluna.

COR

I - Amarelo

II - Cinza Escuro

III - Laranja

IV - Verde

LOCAL DE UTILIZAÇÃO

P - canalizações de água

Q - partes baixas de escadas portáteis

R - eletrodutos

S - baldes de areia ou água, para extinção de incêndio

T - canalizações contendo ácidos

A relação correta é

Considere um sistema elétrico do tipo estrela-estrela desequilibrado a quatro fios, onde !$ \vec I_N !$ é a corrente elétrica de neutro. Sabe-se que todas as correntes elétricas podem ser decompostas por seus componentes simétricos !$ \vec I_0 !$ , !$ \vec I_1 !$ e !$ \vec I_2 !$ , sendo definidas, respectivamente, como correntes de seqüências zero, positiva e negativa. A equação que relaciona !$ \vec I_N !$ com !$ \vec I_0 !$ , !$ \vec I_1 !$ e !$ \vec I_2 !$ é

Em um determinado ponto de um sistema elétrico trifásico de 25 kV de tensão de linha, a potência de curto-circuito é de 40 MVA. Considere que a potência e a tensão de bases são, respectivamente, iguais a 100 MVA e 25 kV. A impedância do Equivalente Thèvenin, em ohm, do sistema reduzido no ponto considerado é

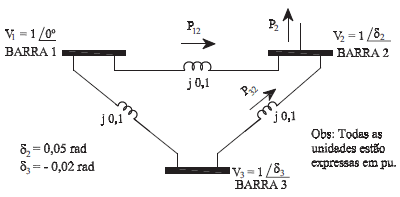

A figura acima representa um Sistema Elétrico de Potência (SEP) composto por três barras. Como os ângulos das barras 2 e 3 são suficientemente pequenos, considera-se que sen !$ (\delta) \approx \delta !$. Para estas condições de funcionamento, o valor da potência absorvida pela barra 2, em pu, é

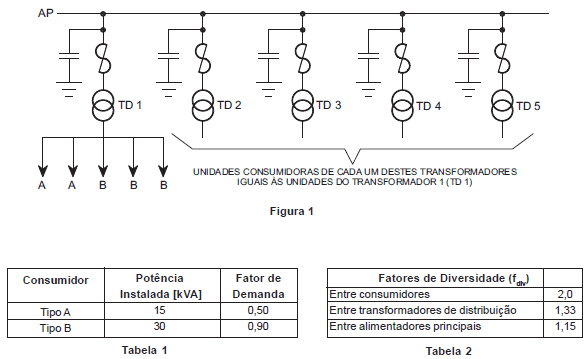

A Figura 1 apresenta um alimentador principal (AP) responsável pelo suprimento de energia de 5 (cinco) transformadores de distribuição (TD). Por sua vez, cada um destes transformadores alimenta 2 (dois) consumidores residenciais do tipo A e 3 (três) consumidores residenciais do tipo B.

Usando os dados fornecidos pelas Tabelas 1 e 2, o valor da demanda diversificada, em kVA, de todos os consumidores atendidos pelo AP, aproximadamente, é

De acordo com a Norma Regulamentadora nº 10, que trata da Segurança em Instalações e Serviços em Eletricidade, é INCORRETO afirmar que

Considere as afirmativas abaixo, a respeito da Norma Regulamentadora no 10, que trata da Segurança em Instalações e Serviços em Eletricidade.

I - Uma instalação elétrica é considerada desenergizada somente após o cumprimento dos seguintes procedimentos: o seccionamento; o impedimento da reenergização; e a constatação da ausência de tensão.

II - É considerado trabalhador capacitado aquele que trabalha sob a responsabilidade de profissional habilitado e autorizado.

III - Os procedimentos de trabalho devem conter, no mínimo, objetivo, campo de aplicação, base técnica, competências e responsabilidades, disposições gerais, medidas de controle e orientações finais.

Está(ão) correta(s) APENAS a(s) afirmativa(s)

A oferta de energia elétrica é considerada, em muitos países, como um serviço público essencial. Portanto, a expansão e a universalização desse bem são objetivos a serem alcançados. Nos dias atuais, a reforma do setor elétrico busca estabelecer uma concorrência nesse mercado, de modo a estimular os empreendedores a investirem nesse produto. A respeito desse tema, pode-se afirmar que

I - a participação de companhias privadas no setor elétrico compromete o uso eficiente da energia, pois isto acarreta a diminuição do mercado de energia;

II - a dificuldade de prever certos impactos ambientais em usinas termelétricas inibe a participação da iniciativa privada no setor elétrico;

III - os empreendimentos de grandes usinas de origem hídrica não são atraentes para o setor privado, dadas as inúmeras incertezas quanto ao retorno do investimento.

É(São) correta(s) APENAS a(s) afirmativa(s)

Considere as afirmativas a seguir, quanto às possíveis medidas para melhorar a utilização da energia elétrica, e, por conseguinte, a eficiência energética de uma instalação.

I - Em processos industriais que necessitam de variação de velocidade das máquinas, o uso de inversores de freqüência para acionamento de motores elétricos reduz o consumo de energia elétrica.

II - Em sistemas de bombeamento, o uso de válvulas para controle de vazão representa uma economia de energia elétrica e de recursos hídricos.

III - O redimensionamento de motores elétricos, de forma que a potência motriz seja o dobro da carga, é uma forma de se evitar sobrecarga e, assim, perdas por aquecimento, o que reduz o consumo de sistemas motrizes de velocidade constante.

É(São) correta(s) a(s) afirmativa(s)

Uma das ações para melhorar a eficiência energética de uma instalação elétrica é a correção do fator de potência. Considere o circuito equivalente de uma instalação monofásica, mostrado na figura acima, cuja tensão de entrada é de 127 V eficazes (60 Hz). Para que o fator de potência da instalação seja unitário, qual o valor da capacitância, em farad, do capacitor a ser instalado entre os terminais A e B?
