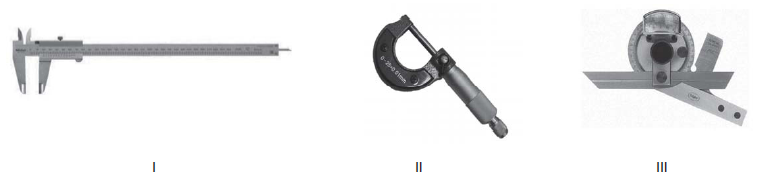

Relacione as figuras com os instrumentos de medição listados abaixo.

P – Micrômetro

Q – Relógio comparador

R – Paquímetro

S – Goniômetro

A associação correta é:

Durante o processo de balanceamento de uma roda de 5 kg, representada na figura acima, um técnico observou a necessidade de acrescentar uma pequena massa de 0,1 kg, distante 30 cm do centro da roda. Uma vez em operação, essa roda deverá girar a 30 rpm e a força de balanceamento devida a essa pequena massa será de

Três bombas associadas em série apresentam as curvas H x Q acima (H = altura manométrica total e Q = vazão). Desprezando a perda de carga, qual é, em unidades, a altura manométrica total do conjunto para a vazão indicada na figura acima?

Um técnico precisa escolher um motor de indução que gire à velocidade síncrona de 3.600 rpm para instalar em uma linha de 380 V (60 Hz). Qual o número de polos desse motor?

Entre os principais sensores utilizados em instrumentação estão:

I – as placas de orifício que, através da medição do diferencial de pressão, permitem calcular a vazão do fluido;

II – os annubars que, assim como as placas de orifício, permitem determinar a vazão do fluido;

III – os ultrassônicos, que permitem determinar o nível de reservatórios;

IV – os termopares, que permitem medir a temperatura em fornos e caldeiras.

São corretos os fatores

Sobre os fatores que influenciam na lubrificação de engrenagens fechadas, citam-se:

I – o tipo de engrenamento, onde a direção do engrenamento age no sentido de criar uma cunha de óleo;

II – a rotação do pinhão, onde a velocidade influencia a formação e a manutenção da cunha de óleo;

III – a potência transmitida, que influencia na pressão e, consequentemente, na viscosidade do óleo;

IV – o tipo de acionamento, onde um torque alternado ou variável pode exigir o uso de um óleo menos viscoso.

São corretos APENAS os fatores

Ao fazer a manutenção corretiva de um mancal de comando de válvula, em um motor a combustão interna, um técnico consulta o almoxarifado da empresa e recebe a informação de que não existe peça sobressalente em estoque. Considerando o tempo para a chegada de uma nova peça, a urgência do serviço e a condição de trabalho sob lubrificação de contorno a que está submetido o mancal, esse técnico decide fabricar uma nova peça cujo material (ou liga) mais adequado(a) é o

Quatro atuadores hidráulicos, como o ilustrado na figura acima, são conectados em série para erguer uma massa de 1.000 kg em 6 segundos. Qual é, em !$ l !$/min, a vazão necessária da bomba para a execução desse trabalho?

Dados:
Curso dos atuadores = 50 cm;
Relação entre a área do pistão e área da coroa = 2:1;
Área do pistão = 20 cm².

Um soldador aplicou uma velocidade de soldagem muito alta durante o processo de união de duas placas através de uma junta com ângulo de chanfro pequeno, o que resultou em descontinuidades estruturais na forma de

Para a soldagem de topo de tubos de aço inoxidável, um técnico optou pelo processo TIG, escolhendo o metal de adição de especificação AWS A 5.22. Considerando que o equipamento empregado é para soldagem por corrente contínua, afirma-se que

I – a remoção de qualquer contaminação existente no metal base deve anteceder ao processo de soldagem.

II – o ignitor de alta frequência deve permanecer ligado após a abertura do arco.

III – entre as principais variáveis a serem controladas estão o comprimento do arco e a vazão de gás de proteção.

IV – quanto maior a corrente, maior será a penetração e a largura do cordão.

Está correto APENAS o que se afirma em
