Acerca de guias de ondas e linhas de transmissão, assinale a opção correta.

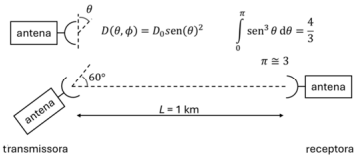

A figura a seguir ilustra um enlace de comunicação no espaço livre que opera na frequência cujo comprimento de onda λ = 1 m e que utiliza antenas iguais, com diretividade D(θ, Φ) = D₀sen(θ)² e eficiência de radiação de 80%. Nesse enlace, as antenas estão espaçadas de 1 km e têm visada direta em θ = 90 graus. A antena transmissora é excitada com uma potência de 1 W e tem um desvio de 60º em relação à linha de visada.




Com base nas informações apresentadas, assumindo-se 3 como valor aproximado para π e desconsiderando-se outros tipos de perdas de enlace, é correto afirmar que a potência disponível nos terminais da antena de recepção é

Em uma onda plana que se propaga com frequência angular \(\omega \)na direção \(\hat{a}_z\), o vetor campo elétrico \((\vec{E})\), no ponto \(\vec{r} = z\hat{a}_z\) e no instante de tempo \(t\), pode ser dado por \(\vec{E}(\vec{r}, t) = \text{Re}[\vec{E}_s(\vec{r})e^{j\omega t}]\), em que \(\vec{E}_s(\vec{r}) = E_o e^{-jkz}\) é o fasor campo elétrico e \(k\) é a constante de propagação. Nesse contexto, o fasor campo elétrico

1. \(\vec{E}_s(\vec{r}) = (\hat{a}_x + \hat{a}_y)E_o e^{-jkz}\) corresponde a uma onda linearmente polarizada.
2. \(\vec{E}_s(\vec{r}) = (2\hat{a}_x + e^{j\pi/2}\hat{a}_y)E_o e^{-jkz}\) corresponde a uma onda circularmente polarizada.
3. \(\vec{E}_s(\vec{r}) = (e^{j\pi/3}\hat{a}_x + e^{j5\pi/6}\hat{a}_y)E_o e^{-jkz}\) corresponde a uma onda elipticamente polarizada.
4. \(\vec{E}_s(\vec{r}) = (e^{j\pi/3}\hat{a}_x + e^{-j\pi/3}\hat{a}_y)E_o e^{-jkz}\) corresponde a uma onda circularmente polarizada.

Considerando a situação hipotética precedente, assinale a opção correta.

A respeito da SRAM (static random access memory) e da DRAM (dynamic random access memory), duas das principais tecnologias usadas em hierarquias de memória, assinale a opção correta.

No que se refere ao microprocessador, elemento presente em microcomputadores e microcontroladores, assinale a opção correta.

Acerca das cinco unidades básicas dos computadores digitais, assinale a opção correta.

Considerando que A = 14,2 + 0,2 e que B = 5,3 + 0,1 sejam os valores obtidos em duas medições, assinale a opção correta.

Um resistor tem valor nominal de resistência igual a 10 Ω ± 1%. Ele é submetido a uma diferença de potencial (E) e a potência dissipada nele pode ser calculada por dois métodos diferentes: P = E² /R (método I), em que R é a resistência; e P = E×i (método II), em que i é a corrente. A tensã o é E = 100 V ± 1%, em ambos os casos, e i = 10 A ± 1%.

Com base nas informações precedentes, assinale a opção correta.

É correto afirmar que a incerteza de medição

Julgue os próximos itens, a respeito de instrumentos empregados em medições.

I Osciloscópio é um instrumento eletrônico de medida de sinais elétricos/eletrônicos que apresenta gráficos a duas dimensões de um ou mais sinais elétricos (de acordo com a quantidade de canais de entrada). O eixo vertical da tela do monitor representa a frequência do sinal, e o eixo horizontal, a amplitude do sinal.
II Frequencímetro é um instrumento eletrônico utilizado para medição da frequência de um sinal periódico, cuja unidade de medida é o hertz (Hz).
III Gerador de funções é um instrumento eletrônico utilizado para gerar sinais elétricos de formas de onda, frequências (de alguns Hz a dezenas de MHz) e amplitude (tensão).
IV Amperímetro é um instrumento de medida que deve apresentar a maior resistência interna possível, a fim de que o instrumento interfira minimamente no circuito sob inspeção.

Estão certos apenas os itens
