Um circuito elétrico era formado, inicialmente, por duas cargas equilibradas, ambas ligadas em triângulo. Uma das fases da carga indutiva rompeu-se, resultando no circuito elétrico ilustrado na figura acima. Sabendo que e que e considerando que a tensão de linha da rede elétrica que alimenta as cargas seja igual a 100 V, que e que a tensão fase-fase entre as fases a e b tem fase nula (tensão de referência), julgue o próximo item.

Considerando-se o tráfego predominantemente de subida, um elevador deve transportar, em 5 minutos, pelo menos 10% da população de um edifício de apartamentos.

Caso seja adotada a solução de zoneamento, para efeito de cálculo de tráfego, qualquer elevador de determinada zona deverá atender a outras zonas, salvo no pavimento de interseção entre zonas.

Com relação a extintores de incêndio, julgue o item que se segue.

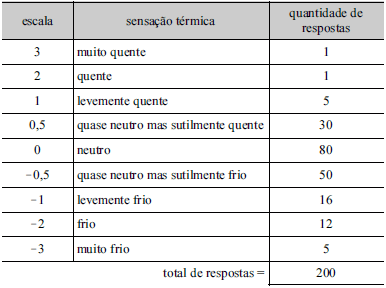

Ocupantes de um edifício de escritórios recém construído reclamaram, junto aos responsáveis, do frio excessivo no ambiente de trabalho. Os técnicos realizaram medições de temperatura e umidade relativa em todos os ambientes do prédio, sendo obtida temperatura de bulbo seco (TBS) média de 24,5 ºC (com máximo de 26 ºC e mínimo de 23 ºC) e umidade relativa (UR) média de 38% (com valores mínimo de 35% e máximo de 40%). Os ocupantes foram convidados a preencher um formulário no qual fossem marcados os níveis de sensação térmica baseados em uma escala graduada, compreendendo intervalo que se estende de −3 (muito frio) a +3 (muito quente). A tabela abaixo ilustra os resultados obtidos de um total de 200 pessoas consultadas.

Na avaliação das respostas fornecidas pelos entrevistados, deve-se considerar a posição, em relação às paredes e às janelas, na qual cada pessoa permanece dentro do seu ambiente de trabalho.

Ocupantes de um edifício de escritórios recém construído reclamaram, junto aos responsáveis, do frio excessivo no ambiente de trabalho. Os técnicos realizaram medições de temperatura e umidade relativa em todos os ambientes do prédio, sendo obtida temperatura de bulbo seco (TBS) média de 24,5 ºC (com máximo de 26 ºC e mínimo de 23 ºC) e umidade relativa (UR) média de 38% (com valores mínimo de 35% e máximo de 40%). Os ocupantes foram convidados a preencher um formulário no qual fossem marcados os níveis de sensação térmica baseados em uma escala graduada, compreendendo intervalo que se estende de −3 (muito frio) a +3 (muito quente). A tabela abaixo ilustra os resultados obtidos de um total de 200 pessoas consultadas.

Serão necessários ajustes no sistema de ar-condicionado, uma vez que o percentual de pessoas insatisfeitas está acima do máximo aceitável pelas normas técnicas.

Ocupantes de um edifício de escritórios recém construído reclamaram, junto aos responsáveis, do frio excessivo no ambiente de trabalho. Os técnicos realizaram medições de temperatura e umidade relativa em todos os ambientes do prédio, sendo obtida temperatura de bulbo seco (TBS) média de 24,5 ºC (com máximo de 26 ºC e mínimo de 23 ºC) e umidade relativa (UR) média de 38% (com valores mínimo de 35% e máximo de 40%). Os ocupantes foram convidados a preencher um formulário no qual fossem marcados os níveis de sensação térmica baseados em uma escala graduada, compreendendo intervalo que se estende de −3 (muito frio) a +3 (muito quente). A tabela abaixo ilustra os resultados obtidos de um total de 200 pessoas consultadas.

Considerando-se os valores de TBS e UR medidos, as reclamações dos ocupantes são de fato justificadas, pois esses valores são inferiores ao recomendado pela NBR 6401/1980 (de 23 ºC a 25 ºC para TBS e de 40% a 60% para UR).

Ocupantes de um edifício de escritórios recém construído reclamaram, junto aos responsáveis, do frio excessivo no ambiente de trabalho. Os técnicos realizaram medições de temperatura e umidade relativa em todos os ambientes do prédio, sendo obtida temperatura de bulbo seco (TBS) média de 24,5 ºC (com máximo de 26 ºC e mínimo de 23 ºC) e umidade relativa (UR) média de 38% (com valores mínimo de 35% e máximo de 40%). Os ocupantes foram convidados a preencher um formulário no qual fossem marcados os níveis de sensação térmica baseados em uma escala graduada, compreendendo intervalo que se estende de −3 (muito frio) a +3 (muito quente). A tabela abaixo ilustra os resultados obtidos de um total de 200 pessoas consultadas.

A parte 3 da NBR 16401 dispõe sobre a qualidade do ar nas instalações de ar-condicionado com base na definição das vazões mínimas de ar exterior, níveis mínimos de filtragem e requisitos técnicos de sistemas e componentes. Com relação a esse assunto, julgue o item que se segue.

A referida norma é aplicada em instalações de ar-condicionado especiais como as usadas em centros cirúrgicos e salas limpas, independentemente da existência de norma específica dedicada a essas instalações.
