Assinale a alternativa que indica corretamente o nome do dispositivo que está conectado entre a fase e a terra.

Seja um transformador de corrente utilizado nos sistemas de medição que possua a especificação 400×800–5A. Ao colocar as bobinas do primário em paralelo e medir uma corrente de 800 A, qual será a corrente medida no secundário?

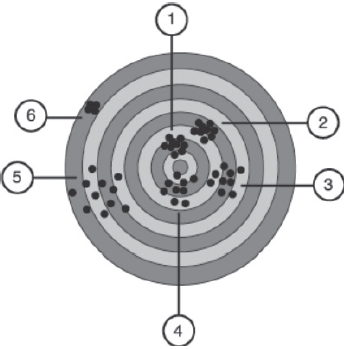

Várias medidas foram realizadas com um aparelho de medida. Seis conjuntos de medidas estão apresentados na figura abaixo.

Fonte: Instrumentação e Fundamentos de Medidas, BALBINOT, Alexandre

Considere o centro do alvo como o valor verdadeiro.

Assinale a alternativa que indica qual grupo de medidas apresenta o maior erro de dispersão.

No atendimento inicial a qualquer indivíduo com danos à saúde, qual deverá ser a indicação das etapas a seguir como forma de proporcionar segurança na adequação de ações a serem empregadas, as quais também irão conferir ao trabalhador uma visão geral do quadro encontrado:

1.Avaliação do nível de consciência da vítima (AVI)

2. Pedido de ajuda
3. Avaliação da cena
4. Avaliação da circulação
5. Avaliação das vias aéreas
6. Avaliação da respiração

Assinale a alternativa que corretamente coloca os procedimentos na sequência adequada.

Responda à questão conforme a figura abaixo.

Fonte: Fornecimento de Energia Elétrica em Tensão Secundária de Distribuição Norma Técnica N-321.0001

Analise as afirmativas abaixo com relação às condições gerais dos cabos utilizados nas instalações de ramais de entrada subterrâneos.

1. Será obrigatória, além dos cabos principais, a instalação de um cabo de reserva, com as mesmas características dos cabos principais, com todos os acessórios, preparado para instalação imediata.

2. Não será permitida emenda de cabos.

3. Os cabos deverão ser devidamente identificados em suas extremidades através de anilhas adequadas ou empregando cores.

Assinale a alternativa que indica todas as afirmativas corretas.

Responda à questão conforme a figura abaixo.

Fonte: Fornecimento de Energia Elétrica em Tensão Secundária de Distribuição Norma Técnica N-321.0001

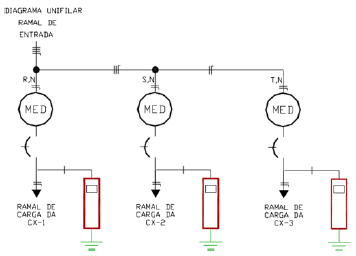

A figura mostra o diagrama unifilar de três unidades consumidoras:

Motores síncronos possuem a característica de sua velocidade não variar a com a carga.

Sabendo que a alimentação de um motor síncrono ocorre na frequência de 60 Hz e o número de polos da máquina é igual a 2, assinale a alternativa que indica corretamente a velocidade de rotação em rpm.

Um dado sistema está conectado à rede elétrica monofásica. Deseja-se saber o fator de potência do sistema e tem-se à disposição um osciloscópio, uma ponteira de corrente e uma ponteira de tensão.

Foram realizadas as seis medidas abaixo.

1. Valor médio da tensão
2. Valor médio da corrente
3. Valor médio da multiplicação entre a tensão e corrente.
4. Valor eficaz (RMS) da tensão
5. Valor eficaz (RMS) da corrente
6. Valor eficaz (RMS) da multiplicação entre a tensão e corrente

Assinale a alternativa que relaciona corretamente as medidas para a obtenção do fator de potência requerido.

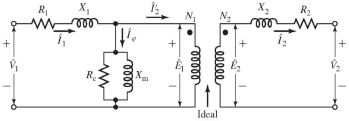

A figura abaixo mostra o circuito elétrico equivalente de um transformador.

Fonte: Fitzgerald, A. E. / Máquinas Elétricas – 6ª ed. – Porto Alegre: Bookman, 2006.

Para calcular a perda no enrolamento primário deve-se calcular a potência:

Com relação às questões de segurança em instalações elétricas, relacione os tipos de proteções necessárias em instalações com suas respectivas definições.

Coluna 1 Tipos de proteção

1. Proteção contra contatos diretos
2. Proteção contra contatos indiretos
3. Proteção contra efeitos térmicos

Coluna 2 Definições

( ) As pessoas devem ser protegidas contra os perigos que possam resultar de um contato com partes vivas da instalação.

( ) As pessoas devem ser protegidas contra os perigos que possam resultar de um contato com as massas colocadas acidentalmente sob tensão.

( ) A instalação elétrica deve estar disposta de maneira a excluir qualquer risco de incêndio devido a arco elétrico.

Assinale a alternativa que indica a sequência correta, de cima para baixo.
