Analise a seguinte peça representada em perspectiva.

Assinale a alternativa que apresenta a CORRETA representação em corte dessa peça.

Observe a figura relativa à arquitetura de um OADM – Optical Add/Dropp Multiplexers – a seguir.

Nesse caso, tem-se um OADM do tipo:

Certa transmissão de dados possui menos controles e o seu meio de transmissão apresenta alta capacidade. Essa forma de transmissão é realizada por:

Analise as afirmativas relativas aos componentes de uma rede de computadores.

• Equipamento utilizado para interligar segmentos de redes locais, permitindo a comunicação entre eles.
• Os dados de um barramento ficam restritos a esse segmento e só passam a outro se forem endereçados.
• Evita congestionamento e colisões: uma rede local não interfere nas outras redes locais conectadas a esse componente.
• A comutação de frames Ethernet é baseada em hardware, em que a execução da comutação é feita por chips e não por programas armazenados.

Nesse quadro, apresentam-se algumas características de um:

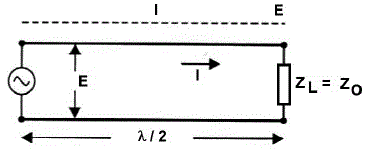

Observe o estudo da distribuição de tensão, corrente e impedância ao longo da linha de transmissão em função da terminação dessa linha.

Nesse caso, é CORRETO afirmar que:

Analise as afirmativas a seguir, referentes à codificação de linha de um PCM 30, assinalando com V as verdadeiras e com F as falsas.

( ) O sinal AMI, Alternate Mark Inversion, reduz as componentes de baixa frequência dos pulsos, adicionando uma componente contínua para alimentar os regeneradores de linha.

( ) A bipolaridade do sinal AMI resulta na divisão por dois na frequência fundamental do sinal codificado.

( ) A inversão dos bits pares do sinal codificado proveniente das unidades de canal de voz ocorre quando há um baixo tráfego telefônico.

( ) No código HDB3, Third-Order High-Density-Bipolar, são transmitidos no máximo três zeros consecutivos.

Assinale a sequência CORRETA.

Na transmissão digital, utilizam-se duas técnicas para interligar centrais de comutação telefônica.

Essas técnicas são:

Analise as seguintes afirmativas referentes à modulação / demodulação QAM, assinalando com V as verdadeiras e com F as falsas.

( ) O emprego de amplificadores em classe C nos equipamentos de transmissão facilita a recepção do sinal QAM.

( ) O sinal QAM quadribits proporciona uma velocidade de transmissão quatro vezes maior que a de modulação.

( ) Os sinais QAM e QPSK utilizam demoduladores semelhantes, diferenciados pelo circuito de decisão.

( ) Apresentando uma constelação com maior número de símbolos, o sinal QAM exige uma velocidade de modulação menor.

( ) Alterando-se dois dos parâmetros da onda portadora, colocados em quadratura, tem-se o 16 QAM.

Assinale a sequência CORRETA.

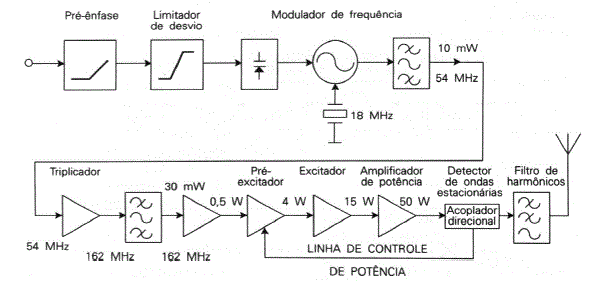

Analise o diagrama em blocos a seguir.

Em seguida, analise as seguintes afirmativas relacionadas a esse diagrama de blocos, assinalando com V as verdadeiras e com F as falsas.

( ) A função da pré-ênfase é manter o desvio de frequência independente da frequência do sinal modulante.

( ) O circuito modulador em frequência cumpre três funções básicas: oscilador em 18 MHz, modulador de reatância e triplicador de frequência.

( ) O limitador de desvio garante um sinal modulado de amplitude constante e frequência proporcional à frequência modulante.

( ) Ao multiplicarmos a frequência do sinal modulado em FM, aumenta-se sua frequência, mantendo-se o mesmo desvio de frequência.

( ) Os estágios de potência desse transmissor empregam dispositivos semicondutores em função da baixa potência transmitida.

Assinale a sequência CORRETA.

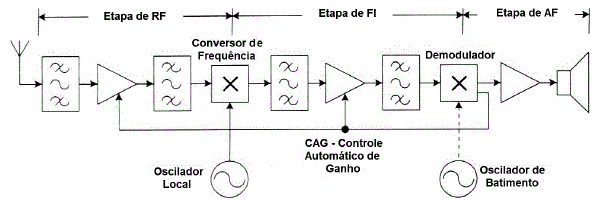

Observe a seguir o diagrama em blocos de um receptor super-heterodino.

Com relação a esse receptor super-heterodino, é CORRETO afirmar:
