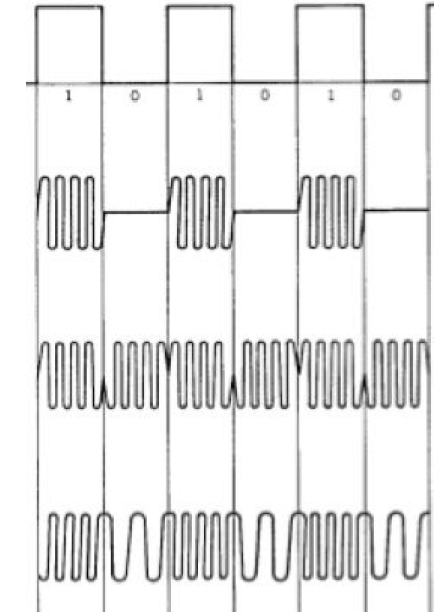

Os sinais descritos abaixo, são sinais de modulação digital. Em sequência de cima para baixo, são eles:

Tendo como base o conhecimento de Sinalizações Telefônicas, assinale a alternativa CORRETA:

Atualmente pode-se vislumbrar a utilização de uma grande faixa de transmissão no espectro de atenuação de fibras de sílica que se estende de 1350 nm a 1650 nm. Considerando-se o emprego de um sistema de comunicação com canais espaçados por 100 GHz, quantos comprimentos de onda poderiam ser inseridos na faixa de operação mencionada?

Tendo como definição “a frequência é dada pelo inverso de um período”. Faça a seguinte análise: Supondo que a tensão de entrada de um circuito retificador de onda completa, tenha uma frequência de 60 Hz, a onda retificada na saída terá:

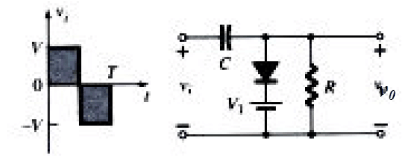

Dado o circuito abaixo, considerando o diodo sendo IDEAL:

Pode-se dizer que na saída v0, terá a seguinte saída:

Sendo um total de 45 MHz de largura de banda sendo alocado para um sistema de telefonia celular FDD (Frequency Division Duplex). Sabe-se que são utilizados dois canais simplex de 25 kHz para fornecer canais de voz e controle duplex. O número de canais disponíveis por célula é de:

Em relação as modulações AM-DSB, AMDSB/ SC e AM-SSB, podemos afirmar que:

I - No sistema AM-SSB, a portadora não é suprimida.

II - O sistema AM-DSB/SC tem por princípio para economia de potência, a supressão da portadora.

III - A modulação AM-DSB/SC surgiu como uma forma de uma tentativa de se economizar a potência utilizada pela portadora no sistema AM-DSB, que é de aproximadamente, 80% da potência total do sinal modulado.

Assinale a alternativa correta:

Um sinal de portadora de 200 Vpico, com frequência de 1500 (kHz), foi modulada em amplitude (AM) por um sinal senoidal de 120 Vpico, com frequência de 1200 (Hz). O percentual de modulação é:

Um equipamento de rádio é colocado para funcionar na frequência na faixa de VHF. Essa faixa de frequência, VHF, corresponde a faixa de frequência entre:
