Uma empresa de transmissão de energia elétrica, em atendimento a uma etapa do cronograma do planejamento, instalou os cabos de uma linha de transmissão em um dos lados da torre prevista para circuito duplo. Após 2 anos, a empresa concluiu sua obra final, com a instalação do segundo circuito na mesma torre. As duas linhas foram ligadas em paralelo e verificou-se que a corrente de curto-circuito trifásico no final da linha cresceu apenas 50% e não o dobro como era esperado. Após estudo, verificou-se que essa diminuição deveu-se à existência de acoplamento mútuo entre as linhas paralelas.
O valor da reatância mútua do acoplamento neste caso é igual:

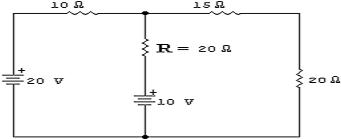

Observe a figura abaixo.



O valor da corrente no resistor R, em Ampère é:

Dentro de um eletroduto estão instalados 4 condutores de um circuito trifásico desequilibrado e 2 condutores de outro circuito monofásico. Para determinar a capacidade de corrente de cada condutor, numa tabela de 2 condutores e 3 condutores, devemos utilizar:

Um motor passeio corrente de rotor bloqueado igual a 300 A. Foi utilizado um autotransformador na sua partida, no tap 0,8.
A corrente solicitada da fonte e a que circulará no motor, em Ampères, serão, respectivamente iguais a:

Um circuito trifásico com neutro, instalado em um eletroduto, possui corrente fundamental de 20 A e de terceira harmônica igual a 10 A. A corrente que circulará na fase e a que circulará no neutro, em ampères, são respectivamente:

Deseja-se instalar uma malha de terra numa área de 25mx50m.
Sabendo-se que a resistividade aparente do solo é igual a 100 Ohm m, e desprezando-se a parcela do comprimento das cabos e das hastes, o valor provável da resistência da malha, em Ohm, será igual a:
Dado: Resistência

Dois Transformadores de mesma potência e relação de tensões serão instalados em paralelo. A reatância de um é igual a 6% e a do outro, 8%, na mesma tensão e potência-base. A potência máxima em pu que podem ser carregados sem que haja sobrecarga em nenhum dos dois é igual a:

Um transformador 345/550 kV, 150 MVA,reatância de dispersão de 12% , será instalado num sistema de 500 kV. Sendo a potência-base 100 MVA, a reatância de dispersão do transformador, em pu, será aproximadamente igual a:

Um gerador tem ligação em estrela aterrada através de uma reatância de 0,033 pu. Sendo X"d igual a 20%, X2= 20%, X0 = 10%, a corrente de curto monofásico nos terminais do gerador, em pu, é aproximadamente igual a:

Um transformador é constituído por dois ou mais enrolamentos concatenados por um campo magnético mútuo. Quanto ao seu princípio de funcionamento, podemos afirmar que:
