No manual de um no-break monofásico, consta a informação de que a tensão de saída do equipamento, quando operando em modo inversor, é do tipo SPWM (Sinusoidal Pulse Width Modulation), isto é, modulação por largura de pulso senoidal.
O inversor é em ponte completa a IGBTs, os dois pares de chaves (IGBTs) são chaveados simultaneamente e de forma complementar, e a tensão do barramento de corrente contínua é igual a V_CC.

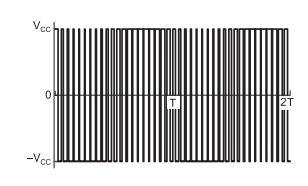

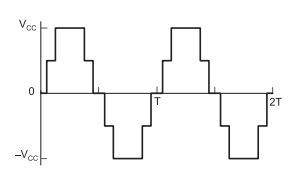

Então, para esse modo de operação, a forma de onda de dois períodos (2T) da tensão de saída, medida entre os polos “fase" e “neutro" da tomada de saída do equipamento, é

O procedimento de aperto de parafusos, periodicamente, em quadros de distribuição de baixa tensão caracteriza a manutenção

De acordo com o planejamento, a porta de entrada e os gradis da subestação, que compõem o item esquadrias, só serão colocados após a entrada dos equipamentos no interior do compartimento. O custo dessas esquadrias é de R$ 500,00/m² , e são necessários 10 dias para a execução do serviço.
Assim, se, ao final do quarto mês do início da obra, todos os equipamentos estiverem no interior da subestação, no mês subsequente, o valor a ser faturado com a colocação das esquadrias, em reais, é

Uma linha de distribuição conecta uma carga não linear à rede elétrica. A linha pode ser considerada apenas como uma resistência em série com a carga. Os componentes harmônicos presentes na corrente de carga, além do componente fundamental, são os de 5^a e 7^a ordens, cujos valores rms das magnitudes são, respectivamente, 20% e 10% da magnitude do componente fundamental.
De acordo com essas informações, o valor percentual da potência dissipada adicional na linha de distribuição, causada pela presença dos harmônicos, em relação à potência dissipada pelo componente fundamental de corrente, é

Uma dada instalação elétrica com 50 kW de potência possui um fator de potência igual a 0,707. Com o objetivo de elevar esse fator de potência para 0,866, é necessário instalar um banco de capacitores BC cujo valor deverá ser

A energia elétrica, nas áreas rurais, traz benefícios, tais como a redução do êxodo rural, o aumento da quantidade e da qualidade da produção rural e a ampliação do mercado consumidor de energia. Diversos estudos analisam a melhor forma de suprimento de energia elétrica nas áreas rurais, abordando a eletrificação rural descentralizada como opção no atendimento energético dessas áreas.
O que gera o questionamento quanto ao fornecimento de energia elétrica das áreas rurais apenas pelas plantas de geração centralizada e distribuída por redes?

Para realizar a proteção contra descargas atmosféricas de um prédio quadrado de lado L, um técnico utilizou o método de Franklin.
Sabendo-se que foram utilizados quatro para-raios, as suas alturas, para que o ângulo de proteção seja igual a 45°, são iguais a

Um alimentador trifásico de 200 V de tensão de linha alimenta uma carga trifásica resistiva de 3.000 W.
A corrente nominal, em ampères, nesse alimentador é de

Para permitir o aproveitamento da luz natural, algumas edificações utilizam aberturas horizontais, normalmente envidraçadas, no teto de suas construções. Esse tipo de abertura é chamado de

A potência de curto-circuito na entrada de uma subestação industrial é de 200 kVA. Sabe-se que a potência do transformador da subestação é de 500 kVA. Admitindo-se que a tensão de base é igual à tensão de entrada do transformador, e que a potência de base é igual à potência do transformador, a reatância reduzida do sistema, em p.u., é igual a
