Foram encontradas 437 questões.
A figura acima ilustra o esquema de uma instalação de ar condicionado para uma sala de reuniões, juntamente com a representação dos diferentes processos envolvidos, em uma carta psicrométrica. Considerando essa figura e assumindo que o sistema opere em regime permanente, julgue o próximo item.
A temperatura de ponto de orvalho do ar na entrada da serpentina é aproximadamente igual a 20 ºC.
Provas
Questão presente nas seguintes provas
| pressão (kPa) | temperatura (ºC) |
| 100 | -26,4 |
| 200 | -10,1 |
| 400 | 8,9 |
| 600 | 21,6 |
| 800 | 31,3 |
| 1.000 | 39,4 |
| 1.200 | 46,3 |
| 1.400 | 52,4 |
| 1.600 | 57.9 |
| 1.800 | 62,9 |
A figura acima ilustra um sistema de refrigeração que opera segundo o ciclo de compressão a vapor. O sistema usa o R134a como refrigerante. Na figura, os valores de pressão e temperatura indicados dizem respeito ao refrigerante no interior do sistema, nas posições indicadas. O sistema opera em regime permanente, o compressor consome 1,5 kW e a vazão de refrigerante é 0,015 kg/s. Na tabela, são mostradas as pressões e temperaturas de saturação selecionadas para o R134a. Tendo como referência essas informações, julgue o item subsecutivo.
Nas condições apresentadas, o coeficiente de performance (COP) do sistema de refrigeração é 2,0.
Provas
Questão presente nas seguintes provas
| pressão (kPa) | temperatura (ºC) |
| 100 | -26,4 |
| 200 | -10,1 |
| 400 | 8,9 |
| 600 | 21,6 |
| 800 | 31,3 |
| 1.000 | 39,4 |
| 1.200 | 46,3 |
| 1.400 | 52,4 |
| 1.600 | 57.9 |
| 1.800 | 62,9 |
A figura acima ilustra um sistema de refrigeração que opera segundo o ciclo de compressão a vapor. O sistema usa o R134a como refrigerante. Na figura, os valores de pressão e temperatura indicados dizem respeito ao refrigerante no interior do sistema, nas posições indicadas. O sistema opera em regime permanente, o compressor consome 1,5 kW e a vazão de refrigerante é 0,015 kg/s. Na tabela, são mostradas as pressões e temperaturas de saturação selecionadas para o R134a. Tendo como referência essas informações, julgue o item subsecutivo.
Os componentes indicados na figura por IV e VI são a válvula de segurança e o retentor de óleo, respectivamente. O primeiro impede uma elevação excessiva de pressão, que poderia causar dano ao sistema em geral, e o segundo impede que o óleo circule para o interior dos trocadores de calor do ciclo, o que prejudicaria a transferência de calor.
Provas
Questão presente nas seguintes provas
| pressão (kPa) | temperatura (ºC) |
| 100 | -26,4 |
| 200 | -10,1 |
| 400 | 8,9 |
| 600 | 21,6 |
| 800 | 31,3 |
| 1.000 | 39,4 |
| 1.200 | 46,3 |
| 1.400 | 52,4 |
| 1.600 | 57.9 |
| 1.800 | 62,9 |
A figura acima ilustra um sistema de refrigeração que opera segundo o ciclo de compressão a vapor. O sistema usa o R134a como refrigerante. Na figura, os valores de pressão e temperatura indicados dizem respeito ao refrigerante no interior do sistema, nas posições indicadas. O sistema opera em regime permanente, o compressor consome 1,5 kW e a vazão de refrigerante é 0,015 kg/s. Na tabela, são mostradas as pressões e temperaturas de saturação selecionadas para o R134a. Tendo como referência essas informações, julgue o item subsecutivo.
Os componentes indicados na figura por I e V são o condensador e o evaporador, respectivamente, ambos trocadores de calor tipo serpentina aletada, nos quais a troca de calor ocorre entre o refrigerante e o ar que escoa sobre a superfície aletada.
Provas
Questão presente nas seguintes provas
| pressão (kPa) | temperatura (ºC) |
| 100 | -26,4 |
| 200 | -10,1 |
| 400 | 8,9 |
| 600 | 21,6 |
| 800 | 31,3 |
| 1.000 | 39,4 |
| 1.200 | 46,3 |
| 1.400 | 52,4 |
| 1.600 | 57.9 |
| 1.800 | 62,9 |
A figura acima ilustra um sistema de refrigeração que opera segundo o ciclo de compressão a vapor. O sistema usa o R134a como refrigerante. Na figura, os valores de pressão e temperatura indicados dizem respeito ao refrigerante no interior do sistema, nas posições indicadas. O sistema opera em regime permanente, o compressor consome 1,5 kW e a vazão de refrigerante é 0,015 kg/s. Na tabela, são mostradas as pressões e temperaturas de saturação selecionadas para o R134a. Tendo como referência essas informações, julgue o item subsecutivo.
O componente indicado na figura por II é uma válvula de expansão termostática que usa apenas a equalização interna de pressão para balancear o seu diafragma em relação à pressão no evaporador. Esse tipo de válvula é usado para ajustar a vazão de refrigerante no sistema em função das variações de carga térmica impostas ao mesmo. Tal controle sobre a vazão de refrigerante é função direta da temperatura de evaporação.
Provas
Questão presente nas seguintes provas

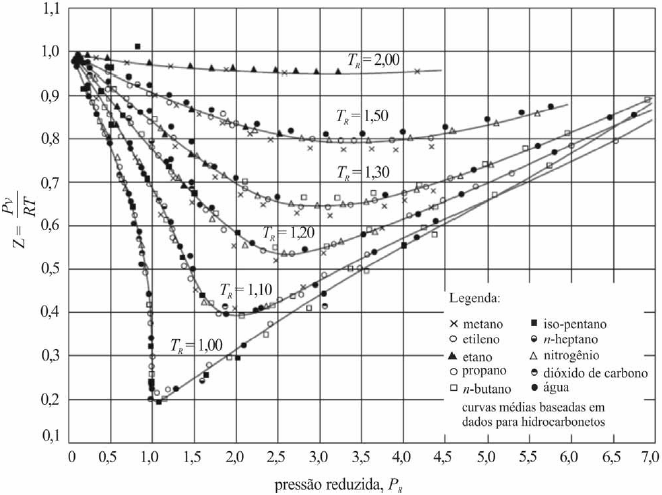

Considerando a figura acima, que apresenta fatores de compressibilidade, Z, para diversos hidrocarbonetos em função das suas pressões e temperaturas reduzidas, PR e TR, respectivamente, julgue o item que se segue.
A partir dos valores do fator de compressibilidade, é possível corrigir o desvio de comportamento do gás ideal, em determinada temperatura e pressão.
Provas
Questão presente nas seguintes provas
Considerando a figura acima, que apresenta fatores de compressibilidade, Z, para diversos hidrocarbonetos em função das suas pressões e temperaturas reduzidas, PR e TR, respectivamente, julgue o item que se segue.
O maior desvio do comportamento de gás ideal ocorre na vizinhança do ponto crítico.
Provas
Questão presente nas seguintes provas
Julgue o item a seguir, de acordo com a norma NBR 16.401, que trata de instalações de ar condicionado e de sistemas centrais e unitários.
Nos sistemas com grande variação da carga térmica (sazonal ou outra), deve-se considerar a opção de subdividir o equipamento em módulos menores, que atendam às cargas reduzidas com melhor eficiência –– modulação que contribui para a confiabilidade do sistema, visto que, assim, a falha de um dos módulos não acarreta paralisação total do sistema.
Provas
Questão presente nas seguintes provas
Considerando que se deseje realizar a estimativa da carga térmica de um ambiente refrigerado que consista de uma sala limpa cuja pressão interna seja, invariavelmente, superior à pressão de todas as salas vizinhas, julgue o item a seguir.
Considere que, no projeto de iluminação da referida sala, não tenha sido informado, de forma detalhada, a potência das luminárias. Nesse caso, deve-se aumentar a carga térmica total calculada em até 12%, para compensar a dissipação de calor decorrente da iluminação.
Provas
Questão presente nas seguintes provas
Julgue o item a seguir, a respeito da qualidade do ar em ambientes climatizados.
De acordo com a Portaria n.º 3.523/1998-MS, é considerada adequada uma renovação de ar de, no mínimo, 2 m³/h/pessoa para o interior dos ambientes climatizados.
Provas
Questão presente nas seguintes provas
