Uma estufa do laboratório no CEFET-MG possui potência de 3.000 Watts, a tensão é 220 Volts. O quadro elétrico de funcionamento possui 5 disjuntores (P1 a P5), conforme a figura abaixo.



O disjuntor que mais se aproxima e suporta a corrente de alimentação do forno é:

Analise a figura.

O multímetro está regulado na escala para medição de

Analise a figura:

Segundo a classificação do eletrodo revestido pela Norma American Welding Society (AWS), assinale a alternativa correta.

Uma barra com seção circular de diâmetro 20 mm está sujeita a uma tração axial de 3 KN. O comprimento inicial da barra é 200 mm (l _o). Assinale a opção correta que apresenta o valor da tensão normal na barra em (MPa). Considere (Pi) = 3.

Sobre os tipos de tratamento térmico dos aços liga à base de (Fe-C), assinale (V) para as afirmativas verdadeiras e (F) para as falsas.

( ) Recozimento é o aquecimento acima da temperatura de recristalização seguido de um resfriamento brusco, e um de seus objetivos é remover as tensões internas.

( ) Recozimento tem por objetivo remover as tensões internas, diminuir a dureza e ajustar o tamanho do grão.

( ) Têmpera é o processo que modifica a estrutura interna do material acompanhado do ganho de dureza, proveniente do resfriamento rápido em qualquer meio gasoso.

( ) Esferoidização é mais aplicável em aços de médio e alto teor de carbono, e um dos seus objetivos é melhorar a usinabilidade do material.

( ) Revenimento é aplicado após a têmpera. Uma das alterações da sua estrutura alcançada é a redução de dureza e resistência à tração.


A sequência correta é

No que se refere aos objetivos do tratamento térmico dos aços, analise as afirmativas a seguir:
I. Reduzir a tensão interna proveniente de trabalho mecânico. II. Melhorar a usinabilidade para facilitar o corte. III. Melhorar a ductilidade dos aços para realização de trabalhos mecânicos.
Estão corretas

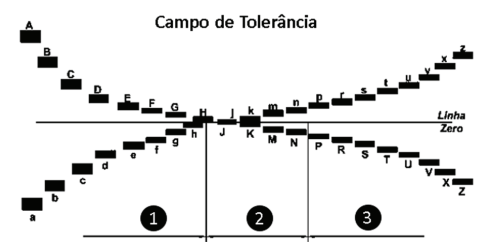

Em relação ao sistema de ajuste e tolerância, assinale (V) para as afirmativas verdadeiras e (F) para as falsas.
( ) A região 1 do gráfico campo de tolerância é indicada para ajustes fixos. ( ) A região 3 do gráfico campo de tolerância é indicada para ajustes móveis. ( ) O campo de tolerância (h) indica um sistema de ajuste denominado eixo base. ( ) O campo de tolerância (F) indica que o furo será sempre maior que a dimensão nominal. ( ) O campo de tolerância acima da linha zero indica que todas as dimensões aceitáveis da peça são maiores que a dimensão nominal da cota.
A sequência correta é

O sistema de ajuste percebido pela combinação do campo de tolerância H (furo) e f (eixo) é:

Analise a vista do desenho.

Os números destacados no desenho indicam linhas de:

Analise o desenho técnico:




Em relação ao tipo de corte e à linha indicada pela seta, assinale a opção correta:
