Considere um condutor sólido de material condutivo. Um segundo condutor tem o dobro de comprimento e um terceiro condutor tem o dobro de área. Suas resistências elétricas, em função do primeiro condutor, são, respectivamente:

Um circuito alimentado por fonte senoidal é composto por resistores, capacitores e indutores. Se a corrente saindo da fonte estiver adiantada em relação à sua tensão, esse circuito tem natureza:

Um alto-falante de 16Ω precisa ser ligado a uma fonte cuja resistência equivalente é de 4Ω. Para que a fonte transfira a máxima potência possível, deve-se utilizar um transformador entre a fonte e o alto-falante. A razão de transformação desse transformador é de:

Um amperímetro ideal é ligado no lugar de um resistor RX, em um circuito, e mede uma corrente de 7mA. Ao colocar RX no circuito equivalente de Norton do circuito original, a tensão sobre ele é de 1,5V. Admita que RX tem uma resistência 500Ω. A resistência equivalente do circuito original, vista pelos terminais de RX, é de:

Uma fonte de alimentação em corrente-contínua de 20V fornece uma corrente de 5A para duas cargas resistivas, A e B, em série. Se a carga A dissipa 60W, a tensão sobre a carga B será de:

Uma fonte senoidal alimenta uma impedância que dissipa 12kW e 9kvar. O fator de potência desse circuito é:

Uma fonte de tensão em corrente-contínua de 5V está ligada em série com um diodo e um resistor de 860Ω. Considere a segunda aproximação do diodo com VK=0,7V. A corrente que circula por esse circuito é de:

Um circuito RLC série apresenta indutância de 4H, capacitância de 1F e resistência de 2Ω. A resposta deste circuito é:

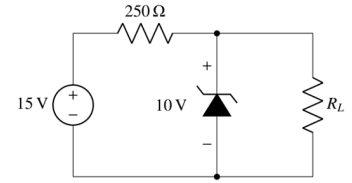

Considere o circuito da figura 5: Figura 5

Para que o diodo Zener atue na região ruptura, RL deve ser, no mínimo:

Os materiais semicondutores do tipo n são aqueles em que há adição de impurezas:
