Prova Completa: Projetista (CEHAP-PB - CESPE / CEBRASPE

3048488 Ano: 2009
Disciplina: Design Gráfico
Banca: CESPE / CEBRASPE
Orgão: CEHAP-PB

Provas:

Projetista
Provas ×

Em relação a desenho em perspectiva, assinale a opção correta.

A

Na perspectiva cavaleira, também conhecida como perspectiva oblíqua, os três eixos perspectivados fazem ângulo de 60º entre si.

B

A perspectiva cavaleira é um tipo de perspectiva paralela, em que a face paralela ao plano de projeção permanece sem deformação.

C

A convergência das linhas para o ponto de fuga, praticada na perspectiva cavaleira, apresenta grande vantagem no desenho técnico por projetar o objeto exatamente como é visto.

D

A perspectiva cavaleira ou dimétrica apresenta dois eixos e as respectivas escalas em redução qualquer o que dificulta o traçado de circunferências.

Provas

Questão presente nas seguintes provas

3048487 Ano: 2009
Disciplina: Design Gráfico
Banca: CESPE / CEBRASPE
Orgão: CEHAP-PB

Provas:

Projetista
Provas ×

Acerca do software AutoCAD, assinale a opção correta.

Provas

Questão presente nas seguintes provas

3048486 Ano: 2009
Disciplina: Design Gráfico
Banca: CESPE / CEBRASPE
Orgão: CEHAP-PB

Provas:

Projetista
Provas ×

Com relação ao rebatimento dos planos de projeção para a realização da épura, assinale a opção correta.

A

O plano vertical de projeção gira 180º em torno da linha de terra com o objetivo de inverter as projeções horizontais.

B

O plano horizontal de projeção gira 90º em torno da linha de terra, abrindo o 1.º diedro, tornando-o coincidente com o plano vertical de projeção.

C

O plano horizontal gira 180º em torno de linha de terra com o objetivo de inverter as projeções verticais.

D

O plano vertical de projeção gira 90º em torno da linha de terra, abrindo o 2.º diedro, tornando-o coincidente com o plano horizontal de projeção.

Provas

Questão presente nas seguintes provas

3048485 Ano: 2009
Disciplina: Design Gráfico
Banca: CESPE / CEBRASPE
Orgão: CEHAP-PB

Provas:

Projetista
Provas ×

Acerca da terminologia em desenho técnico, assinale a opção correta.

Provas

Questão presente nas seguintes provas

295416 Ano: 2009
Disciplina: Design Gráfico
Banca: CESPE / CEBRASPE
Orgão: CEHAP-PB

Provas:

Projetista
Provas ×

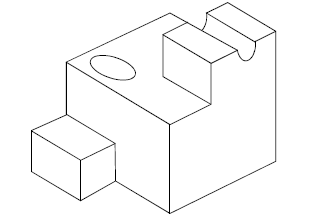

enunciado 1956521-1

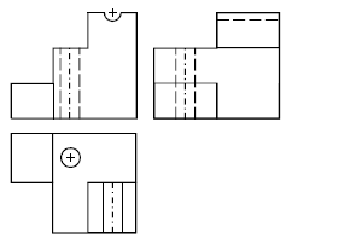

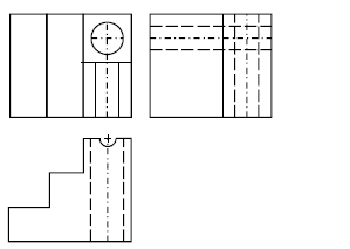

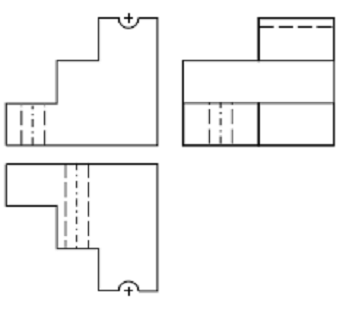

Assinale a opção que indica a projeção ortogonal correta, no 1.º diedro, para o modelo desenhado acima em perspectiva.

Provas

Questão presente nas seguintes provas

295415 Ano: 2009
Disciplina: Desenho Técnico e Industrial
Banca: CESPE / CEBRASPE
Orgão: CEHAP-PB

Provas:

Projetista
Provas ×

No que se refere a cortes em desenho técnico, assinale a opção correta.

A

No corte total, a peça é cortada em toda a sua extensão por mais de um plano de corte, promovendo a visualização de detalhes particulares de sua forma.

B

No meio corte, toda a peça é mostrada em corte, sendo uma metade em preto em branco e a outra, hachurada.

C

No corte em desvio, são obtidas seções por rebatimento de toda a vista principal da peça.

D

No corte parcial, apenas uma parte da peça é cortada para focalizar um detalhe, delimitando-se por uma linha contínua estreita à mão livre ou por uma linha estreita em ziguezague.

Provas

Questão presente nas seguintes provas

295414 Ano: 2009
Disciplina: Desenho Técnico e Industrial
Banca: CESPE / CEBRASPE
Orgão: CEHAP-PB

Provas:

Projetista
Provas ×

Acerca das vistas ortográficas, assinale a opção correta.

A

Na representação de uma peça, deve-se utilizar o maior número de vistas possível promovendo a repetição de detalhes.

B

A vista mais importante de uma peça deve ser utilizada como vista frontal ou principal e corresponde, em geral, à vista que representa a peça na sua posição de utilização.

C

É vedado o uso de vistas fora da posição determinada pelo método, a não ser no caso da vista principal que pode ser localizada em outras posições.

D

O emprego de grande número de linhas tracejadas é recomendado de modo a minimizar o número necessário de vistas.

Provas

Questão presente nas seguintes provas

295413 Ano: 2009
Disciplina: Desenho Técnico e Industrial
Banca: CESPE / CEBRASPE
Orgão: CEHAP-PB

Provas:

Projetista
Provas ×

Com relação à classificação e às características das projeções, assinale a opção correta.

A

Na projeção cilíndrica oblíqua, as linhas projetantes encontram-se no vértice de projeção e são perpendiculares em relação ao plano de projeção.

B

As projeções cônicas dividem-se em oblíquas e ortogonais sendo a primeira a mais utilizada nas vistas ortográficas.

C

Na projeção cilíndrica ortogonal, as linhas projetantes são paralelas entre si e perpendiculares em relação ao plano de projeção.

D

As projeções classificam-se em cônica e cilíndrica. Na projeção cônica, as linhas projetantes são paralelas entre si e oblíquas em relação ao plano de projeção.

Provas

Questão presente nas seguintes provas

295412 Ano: 2009
Disciplina: Desenho Técnico e Industrial
Banca: CESPE / CEBRASPE
Orgão: CEHAP-PB

Provas:

Projetista
Provas ×

Acerca das coordenadas do ponto nos planos ortogonais de projeção, assinale a opção correta.

A

No plano vertical de projeção, as alturas são denominadas cotas e no plano horizontal de projeção as distâncias são denominadas afastamentos.

B

Nos planos auxiliares de projeção, as cotas e as abscissas são, respectivamente, denominadas por afastamentos e épuras.

C

No plano vertical de projeção, as distâncias são denominadas abscissas e as alturas, afastamentos.

D

No plano vertical de projeção, as alturas são denominadas afastamentos e, no plano auxiliar de projeção, as distâncias são denominadas cotas.

Provas

Questão presente nas seguintes provas

295411 Ano: 2009
Disciplina: Design Gráfico
Banca: CESPE / CEBRASPE
Orgão: CEHAP-PB

Provas:

Projetista
Provas ×

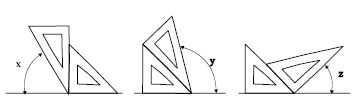

enunciado 1956516-1

De acordo com as medidas dos ângulos do par de esquadros e com base no desenho apresentado acima, é correto afirmar que os ângulos x, y e z correspondem, respectivamente, a
