A NBR 8800 (ABNT, 2008) estabelece critérios para o projeto de estruturas de aço e de estruturas mistas de aço e concreto de edifícios. A norma também aborda sobre a relação entre largura e espessura em elementos comprimidos dos perfis de aço.

A afirmativa CORRETA a respeito dessa métrica é:

O item 5.7.1 da NBR 7190-1 (ABNT, 2022) aborda as classes de resistência das madeiras. Na Tabela 3 são padronizadas as classes de resistências definidas em ensaios de peças estruturais de madeiras de coníferas e folhosas. Esses valores são utilizados com o objetivo do uso de madeira com propriedades padronizadas, orientando a escolha do material para elaboração de projetos estruturais.

São propriedades mecânicas padronizadas pela NBR 7190-1 (ABNT, 2022), EXCETO:

A NBR 7190-1 (ABNT, 2022) especifica critérios para dimensionamento para projeto de estruturas de madeira. O projeto estrutural deve ser realizado admitindo-se que a madeira se enquadra em uma das classes de umidades especificadas. As classes de umidade têm por finalidade ajustar as propriedades de resistência e de rigidez da madeira em função das condições ambientais onde permanecem as estruturas durante a sua vida útil.

De acordo com a NBR 7190-1 (ABNT, 2022) a afirmativa CORRETA é:

A linha elástica representa os deslocamentos verticais de estruturas. Nesse caso, é considerada a deflexão do eixo longitudinal que passa pelo centroide da seção transversal da estrutura.

A afirmativa CORRETA a respeito dessa métrica é:

Durante o dimensionamento estrutural, deve-se considerar a influência das ações que atuam na estrutura, respeitando-se o estabelecido aos estados-limites último e de serviço. A NBR 6120 (ABNT, 2019) aborda sobre ações para o cálculo de estruturas de edificações.

A afirmativa CORRETA a respeito de ações variáveis indiretas é:

A viga apresentada na Figura 1 possui 8 metros de comprimento, está solicitada de acordo com o carregamento indicado e é apoiada com apoios de segunda e primeira ordem, em A e B, respectivamente.

Figura 1 – Estrutura de viga biapoiada.

Nesse caso, o valor do maior momento fletor, em valor absoluto, encontrado na estrutura é:

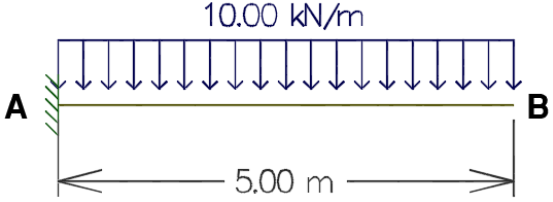

A viga apresentada na Figura 1 possui 5 metros de comprimento, está solicitada de acordo com o carregamento indicado e é engastada na extremidade A e livre na B.

Figura 1 – Estrutura de viga em balanço.

Nesse caso, o valor do maior esforço cortante, em valor absoluto, encontrado na estrutura é:

A NBR 6118 (ABNT, 2023) afirma que, em estruturas de concreto armado, todas as barras das armaduras devem ser ancoradas de forma que as forças a que estejam submetidas sejam integralmente transmitidas ao concreto, seja por meio de aderência ou de dispositivos mecânicos ou por combinação de ambos.

A afirmativa CORRETA a respeito dessa métrica é:

A NBR 6118 (ABNT, 2023) estabelece uma relação limite entre altura da linha neutra e altura útil de vigas de concreto armado. O objetivo é proporcionar o adequado comportamento dúctil da estrutura. A posição da linha neutra no estado-limite último de obedecer aos seguintes limites:

a) \( x \)/\( d \) ≤ 0,45, para concretos com \( f \)_{\( c \)\( k \)} ≤ 50 \( M \)\( P \)\( a \);

b) \( x \)/\( d \) ≤ 0,35, para concretos com 50 \( M \)\( P \)\( a \) < \( f \)_{\( c \)\( k \)} ≤ 90 \( M \)\( P \)\( a \).

A afirmativa CORRETA a respeito dessa métrica é:

A respeito dos domínios de estado-limite último de vigas de concreto armado estabelecidos pela NBR 6118 (ABNT, 2023) (Figura 1), afirma-se:

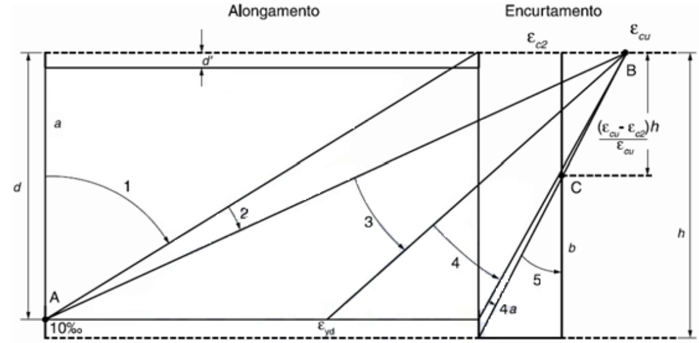

Figura 1 – Domínios de estado-limite última de uma seção transversal (NBR 6118, ABNT (2023)).

1. No domínio 1 a estrutura apresenta tração não uniforme, sem compressão;

2. No domínio 2 a estrutura trabalha em flexão simples ou composta sem ruptura à compressão do concreto (\( \varepsilon \)_{\( c \)} < \( \varepsilon \)_{\( c \)\( u \)} e com o máximo alongamento permitido);

3. No domínio 3 a estrutura trabalha em flexão simples (seção subarmada) ou composta com ruptura à compressão do concreto e sem escoamento do aço (\( \varepsilon \)_{\( s \)} < \( \varepsilon \)_{\( y \)\( d \)});

4. No domínio 4 a estrutura apresenta flexão simples (seção superarmada) ou composta com ruptura à compressão do concreto e aço tracionado com escoamento (\( \varepsilon \)_{\( s \)} ≥ \( \varepsilon \)_{\( y \)\( d \)}). Enquanto isso, no domínio 4a a estrutura trabalha em flexão composta com armadura comprimidas;

5. No domínio 5 a estrutura apresenta compressão não uniforme, sem tração.

As afirmativas CORRETAS a respeito dessa métrica são:
