A Sociedade Americana de Testes e Materiais (ASTM) define normas para testar amostras e procedimentos de testes para uma variedade de medidas de propriedades dos materiais. O teste mais comumente utilizado é o ensaio de tração. Pelos dados obtidos em um ensaio de tração, é possível calcular vários valores da tensão e deformação correspondente no corpo de prova e, então, construir um gráfico com esses resultados. A curva é denominada diagrama tensão-deformação.

Avalie as afirmativas que o ensaio de tração pode fornecer de informação:

I. Um diagrama tensão-deformação é importante na engenharia porque proporciona um meio para obtenção de dados sobre a resistência à tração ou à torção de um material sem considerar o tamanho ou a forma física do material.

II. Tensão e deformação de engenharia são calculadas pela área da seção transversal o comprimento de referência originais do corpo de prova.

III. A ductilidade de um material pode ser especificada pela porcentagem de alongamento ou pela porcentagem de redução da área do corpo de prova.

IV. Um material dúctil, tem quatro comportamentos distintos quando é carregado: comportamento plástico, escoamento, endurecimento por deformação e estricção.

V. Materiais frágeis, como o ferro cinzento, apresentam pouco ou nenhum escoamento e sofrem ruptura repentina.

Está CORRETO apenas o que se afirma em:

Diferentes aplicações de transferência de calor requerem tipos de dispositivos e configurações de equipamentos de transferência de calor. O tipo mais simples de trocador de calor é constituído por dois tubos concêntricos de diferentes diâmetros, chamado trocador de tubo duplo. Um fluido no trocador de calor de tubo duplo escoa através do tubo menor, enquanto o outro escoa através do espaço anular entre os dois tubos. Dois tipos de arranjo de escoamento são possíveis no trocador de calor de tubo duplo: o escoamento paralelo e o escoamento contracorrente.

Avalie as afirmativas que descrevem as características do trocador de calor de tubo duplo com escoamento contracorrente:

I. Os fluidos quente e frio entram no trocador de calor em extremos opostos e escoam em direção opostas.

II. A temperatura de saída do fluido frio pode exceder a temperatura de saída do fluido quente.

III. Em caso limite, o fluido frio será aquecido até a temperatura de entrada do fluido quente.

IV. A temperatura de saída do fluido frio pode exceder a temperatura de entrada do fluido quente.

Assinale a alternativa que descrevem características VERDADEIRAS do trocador de calor de tubo duplo com escoamento contracorrente:

As usinas de potência a vapor são responsáveis pela produção da maior parte da energia elétrica do mundo, e mesmo pequenos aumentos de eficiência térmica podem significar economia na necessidade de combustível. Assim, grandes esforços são dedicados para melhorar a eficiência do ciclo em que as usinas operam.

Avalie as afirmativas como proposta de melhoria de eficiência térmica de um ciclo de potência:

I. Aumentar a temperatura média na qual o calor é transferido para o fluido de trabalho na caldeira.

II. Diminuir a pressão média em que a caldeira opera.

III. Diminuir a temperatura média na qual o calor é rejeitado do fluido de trabalho no condensador.

IV. Aumentar a pressão média em que o condensador opera.

Assinale a alternativa que trazem propostas VERDADEIRAS:

Utiliza-se vapor como fluido de trabalho em um ciclo ideal de Rankine. O vapor superaquecido entra na turbina a 8 \( M \)\( P \)\( a \), se expande e sai a uma pressão de 300 \( k \)\( P \)\( a \). Obteve-se a propriedade do fluido na saída da turbina, uma entalpia de h = 2615,14 \( k \)\( J \)/\( k \)\( g \). Determine o título do vapor na saída da turbina.

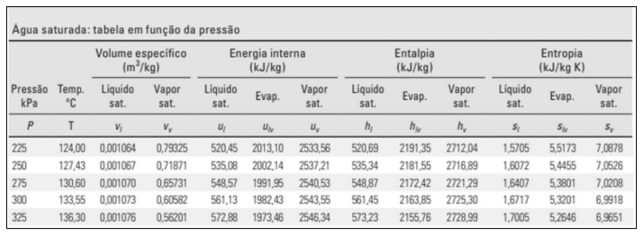

Temos abaixo a tabela de propriedades da água saturada em função da pressão.

(BOGNAKKE, Fundamentos da termodinâmica, adaptado)

Assinale a alternativa que corresponde ao título do vapor na saída da turbina:

Calcule o centroide \( d \) da posição do eixo \( x \) na figura abaixo:

A distância d do eixo x é:

Determine as reações no apoio A e B para o carregamento mostrado na figura.

(BEER,Mecânica dos materiais,)

As reações nos apoios A e B são respectivamente:

Alguns elementos estruturais podem estar sujeitos a cargas de compressão e, se forem compridos, a carga poderá ser grande o suficiente para provocar uma deflexão ou uma oscilação lateral. Essa deflexão lateral que ocorre é denominada flambagem.

Podemos afirmar sobre a flambagem:

I. A capacidade de carga de uma coluna aumentará à medida que o momento de inércia da seção transversal aumentar.

II. A capacidade de carga de uma coluna aumentará à medida que o índice de esbeltez aumentar.

III. Colunas eficientes são projetadas de modo que a maior parte da área da seção transversal da coluna esteja localizada o mais longe possível dos eixos principais do centroide da seção.

IV. A capacidade de carga de uma coluna diminuirá se suas extremidades possuírem apoios engastados.

É CORRETO o que se afirma em:

As máquinas que movimentam líquidos são chamadas de ___________, mas existem vários outros nomes para as máquinas que movimentam gases. Um _____________ é uma máquina que movimenta gás com elevação de pressão relativamente baixa e vazão alta. Um ____________, é uma máquina que movimenta gás com elevação de pressão moderada ou alta e vazão moderada ou alta. Um ______________ é uma máquina que movimenta gás desenvolvida para fornecer uma elevação de pressão muito alta, em geral, com vazões baixas ou moderadas.

As palavras que completam CORRETAMENTE essas lacunas são:

Embreagens e freios são essencialmente o mesmo dispositivo. Cada um deles provê uma conexão de atrito magnética, hidráulica ou mecânica entre os dois elementos. Se os elementos conectados podem rodar, então é chamada de embreagem. Se um

I. O mesmo dispositivo pode ser utilizado tanto como embreagem quanto como freio, fixando o seu elemento de saída a um eixo que pode rodar ou fixando-o ao chão.

II. A embreagem de anel expansível é usada na maioria das vezes para operação automática. Isso é particularmente útil para acionamentos por motor elétrico em que a máquina acionada alcança velocidade sem choque, durante a partida.

III. Embreagens também permitem que uma carga de alta inércia seja movimentada com um motor elétrico menor que o que seria necessário se esta fosse diretamente conectada.

IV. Uma embreagem pode ser utilizada como um dispositivo de desconexão em caso de emergência, pois separa o eixo do motor quando do emperramento de uma máquina.

V. A embreagem centrífuga é utilizada com frequência em maquinaria têxtil, escavadoras e máquinas-ferramentas em que a embreagem pode ser colocada dentro da polia motora.

É CORRETO o que se afirma em:

O especialista em projeto de mancais de rolamento confronta-se com o problema de projetar um grupo de elementos que compõe um mancal de rolamento e estes elementos devem ser dimensionados para caber em um espaço cujas dimensões são especificadas e eles devem ser projetados para receber uma carga que possui certas características. Podemos citar alguns:

Tipos de mancais de rolamento

1 – Mancais de esfera de fileira única

2 – Mancais de rolos retos

3 – Mancais de rolo esférico

4 – Mancais de agulha

5 – Mancais de rolos cônicos

Características dos mancais:

( ) Combinam as vantagens de mancais de esfera e de rolos, uma vez que podem aceitar tantas cargas radiais ou axiais ou qualquer combinação das duas.

( ) É útil onde cargas pesadas e desalinhamento ocorrem. Os elementos possuem a vantagem de aumentar suas áreas de contato à medida que a carga é intensificada.

( ) Carregam uma carga radial maior que mancais de esferas do mesmo tamanho por causa da maior área de contato.

( ) Suportam uma pequena quantidade de desalinhamento de eixo causado por deflexão, porém quando esta é severa, mancais autoalinhantes podem ser utilizados.

( ) São muito úteis quando o espaço radial é limitado. Possuem uma capacidade de carga alta quando separadores são utilizados, porém podem ser encontrados sem separadores.

Assinale a alternativa que relaciona CORRETAMENTE o tipo de mancal com suas características:
