Assinale a alternativa correta.

A ação primária para prover a abertura do disjuntor pode ser através de mola, pneumático (ar comprimido) ou hidráulico (pressão a óleo).

Analise as afirmativas abaixo sobre os elementos de abertura dos disjuntores.

1. O disjuntor com abertura a mola utiliza a energia que fica acumulada no tensionamento da mola, até o momento da sua liberação, acionando os mecanismos de abertura dos contatos do disjuntor. É mais lento, mais barato e não requer muita manutenção em comparação com os disjuntores pneumático e hidráulico.

2. No disjuntor pneumático, a energia acumulada na pressão do ar comprimido é utilizada no momento requerido, para prover a ação nos dispositivos de abertura do disjuntor, e inclusive injetar ar ou SF₆ na câmara de extinção de arco elétrico. Necessita de compressores e tanque de armazenamento de ar comprimido, sempre operantes para os acionamentos de abertura e fechamento dos disjuntores.

3. O disjuntor hidráulico é similar ao pneumático, com a diferença que o acionamento final é feito pela transmissão do óleo comprimido. A ação do óleo comprimido age na abertura ou fechamento dos contatos do disjuntor. O óleo é comprimido de modo pneumático, por ação do ar ou nitrogênio proveniente de um tanque sob pressão. A ação do óleo comprimido é mais rápida que a dos outros tipos de disjuntores.

4. O disjuntor hidráulico é na verdade um disjuntor hidráulico/pneumático. Atua mais rápido, mas necessita de ação rigorosa de vistoria e de manutenção para manter o seu desempenho.

5. Para o fechamento dos contatos dos disjuntores, pode-se utilizar a ação de solenoide, mola, pneumático e hidráulico, que depende do tipo, porte e finalidade do disjuntor.

Assinale a alternativa que indica todas as afirmativas corretas.

O seccionalizador é um equipamento utilizado em redes aéreas de distribuição de energia elétrica.

Analise as afirmativas abaixo sobre o seccionalizador.

1. O seccionalizador pode substituir o elo fusível na proteção de sistema de distribuição.

2. O seccionalizador deve ser instalado a montante do religador.

3. O seccionalizador é uma chave seccionadora, operada manualmente, com o objetivo de mudar a topologia da rede de distribuição, de modo a conseguir maior continuidade no fornecimento de energia aos consumidores.

4. O seccionalizador é utilizado em circuitos (alimentadores) importantes, para prover maior continuidade no fornecimento de energia, principalmente nos locais de segurança pública, hospitais etc.

5. Para o religador, a vantagem do seccionalizador em relação ao elo fusível é a coordenação para todo trecho protegido.

Assinale a alternativa que indica todas as afirmativas corretas.

Analise as afirmativas abaixo sobre o cobre e alumínio utilizados nos condutores de energia elétrica.

1. O cobre tem 60% da resistividade do alumínio; assim, para a mesma capacidade de condução de corrente elétrica a secção do condutor de alumínio será 67% maior.

2. Em um condutor o escoamento do alumínio é menor que a do cobre.

3. O alumínio é mais barato e sua densidade é menor que a do cobre.

4. As conexões feitas com o cobre são superiores às do alumínio.

5. Para condutores nus diretamente enterrados no solo, o cobre apresenta maior estabilidade quanto à corrosão e vida útil comparado com o alumínio.

Assinale a alternativa que indica todas as afirmativas corretas.

O modelo institucional vigente do setor elétrico prevê que a comercialização de energia elétrica pode ser realizada em dois ambientes de mercado: Ambiente de Contratação Regulada (ACR) e o Ambiente de Contratação Livre (ACL).

Sobre uma visão geral do processo de comercialização de energia, envolvendo os dois ambientes de contratação, assinale a alternativa incorreta.

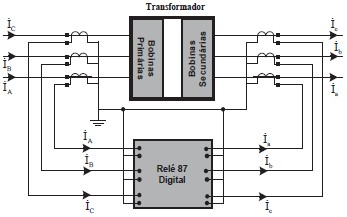

Na proteção de transformadores trifásicos com a utilização de relés diferenciais digitais, não há necessidade de se fazer as conexões apropriadas, que foram por muitos anos utilizadas em relés diferenciais eletromecânicos, com o objetivo de adequar a defasagem das correntes fasoriais em ambos os terminais do transformador. As conexões para o relé digital diferencial são feitas com todos os TCs em Y, como mostra a figura.

Assim, com essa conexão as rotações dos fasores correntes serão introduzidas no relé digital; portanto, há necessidade de informar o tipo de transformador utilizado, para que o algoritmo interno do relé possa se adequar às rotações dos fasores. O tipo de transformador é designado por uma nomenclatura com duas letras seguidas de um número.

Assinale a alternativa que expressa o significado da nomenclatura Yz7 do transformador.

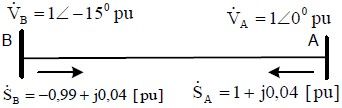

A figura representa uma linha de transmissão pertencente a um sistema elétrico em anel, na qual a resolução do fluxo de carga (load flow) mostrou os valores em pu na base de 50 MVA e 138 kV.

Com base nos dados apresentados, analise as afirmativas abaixo:

1. Na resolução do Load Flow, a resistência da linha de transmissão foi desconsiderada.

2. A diferença nos valores de potência no início e final da linha é devido aos módulos das tensões das barras serem iguais.

3. A capacitância da linha de transmissão foi considerada e gera 4 MVAr.

4. A potência ativa flui da barra A para a barra B porque o campo girante equivalente da barra A está na frente do campo girante equivalente da barra B.

5. A potência consumida na linha de transmissão foi de 0,5 – j4 [MVA].

Assinale a alternativa que indica todas as afirmativas corretas.

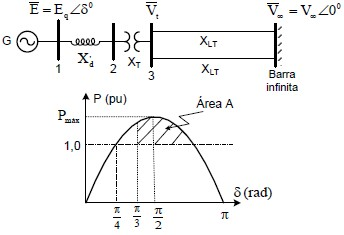

O sistema elétrico da figura consiste em uma usina fornecendo potência ativa de 1 pu a um grande sistema representado por uma barra infinita e o ângulo interno do gerador síncrono nesse ponto de operação é de \( \delta = ^\pi/_4 \) rad. O gerador entrega potência ativa à barra infinita conforme curva P versus \( \delta \) mostrada na figura, com P_máxima = 1,414 pu. As resistências do gerador, transformador e das linhas de transmissão são desconsideradas.

Um curto-circuito com impedância zero é aplicado na barra terminal do gerador (barra 2). O curto-circuito é mantido até que o ângulo interno do gerador tenha o valor \( ^\pi/_3 \) rad e então é retirado sem qualquer chaveamento. A área “A’’ indicada na figura tem valor de 0,398 pu·rad.

Assinale a alternativa correta.

Para ter o máximo desempenho do grupo de transformadores operando em paralelo, o ideal é que todos os transformadores individuais devem ser iguais. Uma indústria necessita colocar dois transformadores diferentes em paralelo, e extrair a máxima potência possível sem que nenhum transformador individual fique com sobrecarga. Os transformadores têm as seguintes características:

• Transformador A, tipo Dy5, placa 750 kVA, 69 kV/13,8 kV, X_A = 4,5%.
• Transformador B, tipo Dy5, placa 500 kVA, 69 kV/13,8 kV, X_B = 6,0%.

Assinale a alternativa que indica a máxima potência aparente possível que o grupo pode atender, sem que nenhum transformador fique com sobrecarga.

Analise as afirmativas abaixo sobre a formulação do problema de fluxo de potência (load Flow).

1. Uma barra onde esteja instalado um gerador síncrono pode ser classificada como barra PQ.

2. Uma barra sem gerador síncrono e sem carga pode ser classificada apenas como barra PQ.

3. Uma barra onde esteja instalado um compensador síncrono pode ser classificada como barra de folga.

4. Uma barra apenas com carga (sem gerador) pode ser classificada como barra PV.

5. O ângulo especificado para a barra de folga deve ser necessariamente de zero grau.

Assinale a alternativa que indica todas as afirmativas corretas.
