A Resolução 414/2010 da ANEEL, no capítulo das definições, define carga instalada como:

A soma das potências dos equipamentos elétricos instalados na unidade consumidora, em condições de entrar em funcionamento, expressa em .

Assinale a alternativa que completa corretamente as lacunas do texto.

Um sinal modulado é descrito pela seguinte equação:

s(t) = 20\( \cdot \)(1 + 0,5\( \cdot \)cos (200\( \pi \)t))\( \cdot \)cos (2000\( \pi \)t).

Qual é a razão entre a potência contida nas bandas laterais e a potência total do sinal modulado?

Dado: cos (A \( \pm \) B) = cos A\( \cdot \)cos B \( \pm \) sen A\( \cdot \)sen B

Considere o modulador mostrado abaixo (Figura A).

Figura A

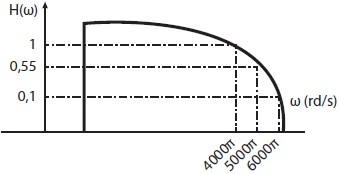

O sinal de entrada x(t) é dado por x(t) = 2·cos (1000\( \pi \)t). A função de transferência do filtro, H(\( \omega \)) é mostrada na Figura B.

Figura B

Assinale a alternativa que indica o tipo de modulação mais adequado para caracterizar o sinal de saída y(t), juntamente com a expressão matemática que o define.

Dado: cos (A \( \pm \) B) = cos A\( \cdot \)cos B \( \pm \) sen A\( \cdot \)sen B

Uma banda de 900 kHz foi liberada para transmissão de sinal de voz através de um link de RF.

Considerando que cada sinal de voz ocupa uma largura de banda de 3 kHz, quantos canais serão disponibilizados se o sistema de multiplexagem/modulação utilizado for FDM/AM-DSB-LC (Multiplexagem por Divisão de Frequência/Modulação em Amplitude de Banda Lateral Dupla com Portadora de Alta Potência)?

O sistema não utiliza banda de guarda.

No sistema de comunicação abaixo, o multiplex (MUX) opera com 8 fontes.

A taxa de dados em cada fonte é de 8000 bps (bits/s). Considere que cada amostra do sinal analógico correspondente à fonte 1 foi mapeada em 2 bits, e aquela da fonte 8 foi mapeada em 4 bits.

Qual é a máxima frequência contida nos sinais analógicos da fonte 1 e da fonte 8.

A técnica de multiplexagem em frequência conhecida como OFDM (Orthogonal Frequency Division Multiplexing), atualmente utilizada em sistemas ADSL (Asymmetric Digital Subscriber Line), TV digital, PLC (PowerLine Communication), dentre outros, caracteriza-se por possuir:

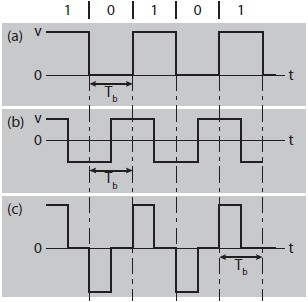

Três formatos de sinalização binária são mostrados na figura abaixo, onde T_b é a duração de um bit.

Em relação a esses formatos, podemos afirmar que:

Os sistemas de transmissão de TV digital DVB-T e ISDB-T utilizam uma técnica eficiente de modulação que se caracteriza por:

A equação matemática de um sinal modulado em QAM (Quadrature Amplitude Modulation) é dada por:

s(t) = x(t)cos(\( \omega \)_ct) – y(t)sen(\( \omega \)_ct),

onde x(t) e y(t) são os sinais de informação transmitidos, cos(\( \omega \)_ct) e sen(\( \omega \)_ct) são os sinais portadores, com frequência muito maior do que a máxima frequência contida nos sinais de informação.

Em relação a essa modulação, é incorreto afirmar:

Um dos principais fatores de degradação da transmissão da informação em um sistema de comunicação digital é a interferência entre símbolos.

Podemos afirmar que a causa desta interferência e uma solução utilizada no receptor para mitigá-la são:
