Um canal de voz pode ser considerado como um filtro passa-faixa. Considere que a resposta de magnitude deste canal de voz seja unitária para todas as frequências de interesse e que a resposta de fase é a mostrada na figura abaixo.

Em relação à distorção provocada por este canal ao sinal de voz, podemos afirmar:

Em sistemas de comunicações celulares, um cluster é definido como um conjunto:

Um sistema de telefonia celular possui uma disponibilidade de 60 MHz de banda para todos os canais duplex. Cada canal simplex possui uma banda de 25 kHz.

Determine respectivamente o número (X) de canais duplex do sistema celular e o número (Y) total de canais por célula para uma frequência de reuso com valor igual a 4.

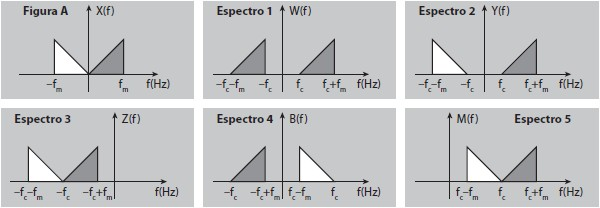

Um sistema de comunicações transmite um sinal de informação cujo espectro de frequência X(f) é mostrado na Figura A.

Analise as afirmativas abaixo, com base nos espectros de frequência de 1 a 5 apresentados acima. (Considere f_c >> f_m).

1. Os espectros 1 e 2 correspondem ao sinal de informação modulado em amplitude de banda lateral única superior e com portadora suprimida.

2. Os espectros 2 e 4 correspondem ao sinal de informação modulado em amplitude de banda lateral única e com portadora suprimida.

3. Os espectros 3 e 5 correspondem ao sinal de informação modulado em amplitude de banda lateral dupla e com portadora suprimida.

4. O espectro 2 corresponde ao sinal de informação modulado em amplitude de banda lateral única superior e com portadora suprimida.

5. Os espectros 1 e 4 correspondem ao sinal de informação modulado em amplitude em banda lateral única inferior e com portadora suprimida.

Assinale a alternativa que indica todas as afirmativas corretas.

A equação matemática que representa um sinal modulado em frequência (FM) é dada por:

x(t) = 100 cos [2000\( \pi \)t + sen (100\( \pi \)t)]

Dados:

\( \dfrac {\text{d}} {\text{d}\theta} \)sen (A\( \theta \)) = A cos (A\( \theta \)) e \( \dfrac {\text{d}} {\text{d}\theta} \)cos (A\( \theta \)) = –A sen (A\( \theta \))

O valor do máximo desvio de frequência em relação à frequência da portadora é:

Analise as afirmativas abaixo em relação à modulação digital OQPSK (Offset-Quadrature Phase Shift Keying).

1. Elimina as transições de fase de 180º presentes na modulação QPSK.

2. A largura de banda ocupada pela modulação OQPSK é diferente da QPSK.

3. Não permite a utilização de amplificadores de RF não-lineares de uma maneira mais eficiente.

4. O sinal em quadratura de fase está deslocado de metade do período de símbolo em relação ao sinal em fase.

Assinale a alternativa que indica todas as afirmativas corretas.

Geralmente, em sistemas de comunicação digital, está presente um filtro chamado de “Filtro Casado”. Relacionados abaixo estão alguns possíveis critérios de projeto de filtros.

A qual deles o projeto de um “Filtro Casado” deve obedecer?

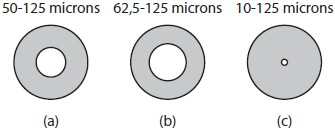

A figura abaixo mostra os tamanhos relativos do núcleo e do revestimento interno de 3 fibras óticas. Note que as fibras óticas abaixo se diferenciam pelo diâmetro do núcleo.

Seguindo a ordem de apresentação (a), (b) e (c), podemos afirmar que estes tipos de fibras são:

Analise o circuito abaixo:

Dados: R = 1 \( \Omega \), C = 1 F, v(t) = \( \sqrt{2} \) cos (t) e tan 45º = 1.

O valor da potência aparente liberada pela fonte no circuito mostrado é:

Analise o circuito abaixo:

Dados: R = 1 \( \Omega \), C = 1 F, L = 1H e v(t) = cos(t)

O sinal, em regime permanente, nos terminais do capacitor e do indutor do circuito elétrico, é dado por:
