No circuito apresentado na figura, o valor lido no voltímetro é de 20 V.

Assinale a alternativa que indica a tensão total aplicada ao circuito.

Uma linha de transmissão longa, com os cabos elétricos paralelos à superfície do solo, forma capacitores distribuídos conforme mostra a figura.

Os capacitores distribuídos injetam potência reativa capacitiva na linha de transmissão, elevando a tensão no outro terminal.

Assinale a alternativa que indica como é conhecido o fenômeno que gera a elevação de potencial ao longo da linha de transmissão.

A figura apresenta uma configuração (arranjo) do tipo barra principal e de transferência, muito utilizada em subestação. A subestação opera com a barra principal a plena carga e estando a barra de transferência sem tensão. Devido a uma manutenção previamente programada, uma equipe de eletricistas necessita fazer uma intervenção no disjuntor 1.

Assinale a alternativa que representa a melhor sequência de manobras para efetuar de modo seguro a manutenção no disjuntor 1, sem perda da continuidade de serviço.

A Câmara de Comercialização de Energia Elétrica (CCEE), pessoa jurídica de direito privado, que atua sob regulação e fiscalização da ANEEL, é o órgão responsável por viabilizar as operações de compra e venda de energia elétrica entre os Agentes da CCEE, restritas ao Sistema Interligado Nacional (SIN).

Analise as afirmativas abaixo sobre a CCEE e seus agentes:

1. Os Agentes da CCEE, na condição de vendedores, deverão comprovar lastro para a venda de energia elétrica.

2. Os concessionários, permissionários ou autorizados de serviços e instalações de transmissão de energia elétrica são agentes com participação obrigatória na CCEE.

3. Os titulares de autorização para autoprodução e cogeracão com central geradora de capacidade instalada igual ou superior a 50 MW têm participação facultativa na CCEE, desde que suas instalações de geração estejam diretamente conectadas às instalações de consumo e não sejam despachadas de forma centralizada pelo ONS.

4. As operações realizadas no Mercado de Curto Prazo serão contabilizadas pela CCEE de acordo com as Regras e os Procedimentos de Comercialização, inclusive as relativas ao intercâmbio internacional de energia elétrica, definidas por regulamentação específica, devendo as exposições dos Agentes da CCEE serem valoradas ao PLD (Preço de Liquidação de Diferenças).

Assinale a alternativa que indica todas as afirmativas corretas.

Na definição do valor das tarifas, para os contratos de conexão e de uso dos sistemas de transmissão e distribuição, serão consideradas as parcelas apropriadas do custo de transporte e das perdas de energia elétrica, bem como os encargos de conexão e os encargos setoriais de responsabilidade do segmento de consumo.

A respeito do assunto, analise as afirmativas abaixo:

1. Cabe à ANEEL regular as tarifas e estabelecer as condições gerais de contratação do acesso e uso dos sistemas de transmissão e de distribuição de energia elétrica.

2. É assegurado aos fornecedores e respectivos consumidores o livre acesso aos sistemas de distribuição e transmissão de energia elétrica de concessionária ou permissionária de serviço público, mediante ressarcimento do custo de transporte envolvido.

3. As perdas elétricas do Sistema de Distribuição correspondem às perdas elétricas reconhecidas pela ANEEL quando da revisão tarifária periódica. Essas perdas são correspondentes somente às perdas técnicas no transporte da energia na rede de distribuição.

4. A componente da tarifa de uso dos sistemas de distribuição, correspondente ao custo do serviço prestado pela própria distribuidora, é denominada TUSD – Fio A, que agrupa os valores relativos à remuneração dos ativos, à quota de reintegração decorrente da depreciação e ao custo de operação e manutenção.

Assinale a alternativa que indica todas as afirmativas corretas.

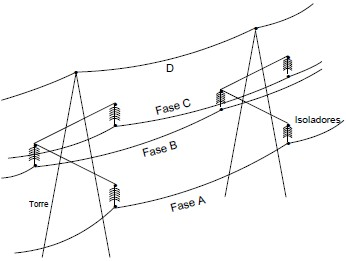

Durante a construção da linha de transmissão, por exigência das normas e por segurança, devem-se instalar bolas de sinalização que, de acordo com NR-26 (Sinalização de Segurança), devem ser de cor laranja. O objetivo é produzir um adequado contraste com o solo, de modo a serem facilmente visíveis dos pontos superiores, provendo sinalização da existência da linha de transmissão para as aeronaves e praticante de balonismo, parapente, asa delta e para-quedismo. As bolas devem ser instaladas em vários locais da linha de transmissão, nos pontos como travessia de rodovias, vales, rios etc.

Sinalize em que cabo da linha de transmissão da figura é mais adequado instalar, por exemplo, três bolas de sinalização, no vão entre duas torres de transmissão que cruzam uma rodovia larga de intenso tráfego de veículos.

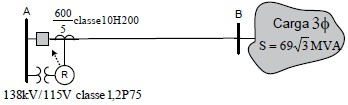

Considere o diagrama unifilar de um sistema elétrico trifásico.

Analise as afirmativas abaixo sobre o esquema de proteção apresentado no diagrama unifilar da figura.

1. O TP é adequado para alimentar equipamentos na tensão de 115 V e de até 75 VA, desde que os equipamentos não sejam para a medição de energia com a finalidade de faturamento.

2. A corrente de curto-circuito na barra A não pode passar de 12 kA. Isto garante a classe requerida de precisão de 10% em relação ao nível de saturação do núcleo do TC, de modo a não comprometer o desempenho da proteção.

3. O carregamento (burden) conectado no TC não pode ultrapassar de 20 \( \Omega \).

4. A corrente no relé é de 4,16 A para a carga da barra B.

5. Se o carregamento (burden) for maior que o exigido pela classe de exatidão de 10H200, a solução adequada será usar um TC com relação de transformação maior.

Assinale a alternativa que indica todas as afirmativas corretas.

Considere as figuras correspondentes às diversas situações operativas de uma máquina síncrona conectada ao sistema elétrico.

Coloque dentro dos parênteses as letras do barramento correspondentes às situações operativas da máquina síncrona, de acordo com a figura.

( ) Motor síncrono com fator de potência unitário.

( ) Máquina síncrona operando em flutuação (sincronismo) com o barramento.

( ) Compensador síncrono indutivo.

( ) Gerador síncrono entregando reativo ao sistema elétrico.

Assinale a alternativa que indica a sequência correta, de cima para baixo.

Um motor de indução trifásico de 8 polos, 60 Hz, supre uma carga no seu eixo de tal modo que mantém em 2,4 Hz a frequência das correntes induzidas no rotor.

Analise as afirmativas abaixo, quanto à condição citada.

1. A velocidade do campo girante no estator do motor de indução é de 1200 RPM.

2. A velocidade do rotor é de 900 RPM.

3. A velocidade do campo girante do rotor é de 900 RPM.

4. O escorregamento do rotor é de 6%.

Assinale a alternativa que indica todas as afirmativas corretas.

Um transformador monofásico de 15 kVA, 5 kV/10 kV deve ser conectado como um autotransformador para ser instalado numa rede elétrica de 5 kV e 15 kV.

Assinale a alternativa que dá a placa do autotransformador.
