Assinale a alternativa correta.

Analise as afirmativas abaixo:

1. O barramento blindado é um condutor rígido, sustentado por isoladores e protegido por invólucro de material resistente mecanicamente (ferro ou outro material resistente.)

2. Cabos autossustentados são cabos que exigem apenas dispositivos auxiliares para sua sustentação e para resistir aos esforços a que são submetidos.

3. Cabos autossustentados são os que resistem aos esforços mecânicos a que são submetidos sem nenhum dispositivo suplementar de sustentação.

4. Cabos aéreos isolados não podem ser autossustentados.

Assinale a alternativa que indica todas as afirmativas corretas.

Um transformador de 100 kVA, quando submetido ao ensaio a vazio, apresenta uma perda de potência de 1000 W, e quando ensaiado em curto-circuito, apresenta uma perda nos enrolamentos de 4000 watts.

Determine o rendimento do transformador quando está operando com 20% de sobrecarga, com fator de potência 0,7 atrasado (indutivo).

Analise as afirmativas abaixo:

1. Subestação de distribuição, rede de transmissão primária, rede de transmissão secundária, transformadores de distribuição e conjunto de equipamentos de proteção e manobra fazem parte do sistema de distribuição.

2. Subestação elevadora, linha de transmissão primária, rede de distribuição secundária, transformadores de distribuição e conjunto de equipamentos de proteção e manobra fazem parte do sistema de distribuição.

3. Subestação de distribuição, rede de distribuição primária, rede de distribuição secundária, transformadores de distribuição e conjunto de equipamentos de proteção e manobra fazem parte do sistema de distribuição.

4. Para-raios de linha, chave fusível, cruzeta e poste de concreto fazem parte do sistema de distribuição.

Assinale a alternativa que indica todas as afirmativas corretas.

Para realizar o levantamento de carga de uma determinada edificação, devem ser levados em consideração o tipo de carga e o regime de utilização.

Analise as afirmativas abaixo em relação ao assunto.

1. A potência para dimensionamento da entrada de energia é sempre determinada em função da potência instalada para qualquer tipo de consumidor.

2. Para se fazer o levantamento de carga, considerar a potência absorvida dada pelo fabricante, ou calcular a partir da medição de tensão e corrente nominal e o fator de potência.

3. Quando for fornecida a potência de saída do equipamento, para determinar a potência da carga devem ser considerados o rendimento e o fator de potência.

4. Para realizar o levantamento de carga, devem ser consideradas as potências de saída em kW ou CV, dadas pelo fabricante, e o fator de potência.

Assinale a alternativa que indica todas as afirmativas corretas.

Um transformador com ligação em triângulo no lado de alta tensão e estrela no lado de baixa tensão (13.800/380/220 volts) alimenta uma carga que solicita uma corrente de fase com intensidade de 363,1 amper no lado de baixa tensão.

Determine a corrente solicitada da rede de distribuição primária de 13800 volts.

Considere os esquemas das ligações dos transformadores a seguir:

Analise as afirmativas abaixo:

1. O transformador 1 está com a alta tensão ligada em triângulo, o lado de baixa tensão ligado em estrela, porém a marcação dos terminais de alta tensão estão marcados de forma incorreta.

2. O transformador 2 está com a alta tensão ligada em triângulo, o lado de baixa tensão ligado em estrela, e a marcação dos terminais de alta tensão estão marcados de forma incorreta.

3. O transformador 1 está com a alta tensão ligada em triângulo, o lado de baixa tensão ligado em estrela, e a marcação dos terminais está correta.

4. O transformador 2 está com a alta tensão e baixa tensão ligados em triângulo, porém os terminais de alta tensão estão marcados de forma incorreta.

Assinale a alternativa que indica todas as afirmativas corretas.

Na manutenção de subestação, um equipamento fundamental é o transformador, cuja manutenção preventiva é de fundamental importância para evitar a ocorrência de falhas inesperadas.

Analise as afirmativas abaixo em relação ao assunto.

1. Temperatura ambiente, corrente de operação e equilíbrio entre elas, verificação de tensão para ver se o “tap” está na posição adequada, nível do óleo isolante, considerando a temperatura em que ele se encontra, temperatura do óleo isolante são verificações que devem ser realizadas diariamente no transformador.

2. Verificação da atuação do relé de gás, indicadores de temperatura, secador de ar de sílica-gel, devem ser verificados diariamente.

3. Variação de tensão na saída do transformador, correntes desequilibradas nas fases do transformador e variação da temperatura ambiente e desnível na base exigem um desligamento imediato do transformador.

4. O desligamento imediato do transformador deve ser feito quando ocorrer ruído anormal do transformador, vazamento significativo de óleo isolante, aquecimento excessivo nos conectores, trinca ou quebra do diafragma da válvula de segurança e irregularidades nos equipamentos de medição e proteção.

Assinale a alternativa que indica todas as afirmativas corretas.

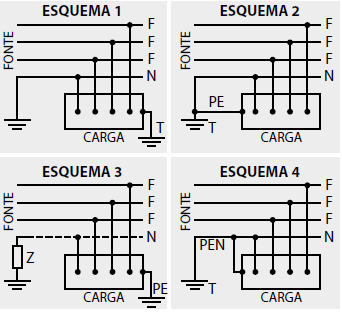

Conforme a NBR-5410, existem várias maneiras para se fazer o aterramento.

Considere os esquemas a seguir:

Faça a identificação de cada um deles, segundo a norma citada, quando utilizados em baixa tensão.

Analise as afirmativas abaixo:

1. As perdas no cobre variam proporcionalmente à variação de carga do transformador.
2. As perdas no ferro em um transformador não dependem do regime de carga.
3. As perdas no cobre variam de forma quadrática à variação de carga.
4. As perdas no ferro não variam com a frequência em que o transformador está sendo utilizado.

Assinale a alternativa que indica todas as afirmativas corretas.
