Quando as correntes de cargas de uma instalação trifásica são muito elevadas, pode-se recorrer à utilização de dois ou mais condutores elétricos por fase, o que evitará o uso de cabos de seção elevada, devido à pouca flexibilidade, dificuldades para conexão e necessidade de espaço para realização de curvas, dentre outros problemas decorrentes.

Contudo, na adoção dessa estratégia, deverão ser respeitados os seguintes preceitos da NBR 5410/2004:

1. A fim de assegurar uma divisão a mais igualitária possível entre os condutores de uma mesma fase, esses condutores devem ter o mesmo comprimento, a mesma seção nominal, o mesmo tipo de isolação e terminações iguais, além de serem feitos do mesmo material condutor (cobre ou alumínio).

2. Deve-se buscar também a igualdade de correntes entre as três fases e o equilíbrio entre as tensões na carga, o que pode ser obtido pela adoção de uma disposição recomendada, como para o caso de 4 condutores unipolares por fase dispostos em um mesmo plano, com arranjo ABC CBA ABC CBA, com os grupos consecutivos separados a uma distância correspondente a um diâmetro externo do cabo adotado.

3. A proteção dos condutores pode ser através de um único dispositivo de proteção ou de proteções individuais para cada condutor, este último para o caso de haver uma diferença de corrente maior que 10 % entre condutores do grupo em paralelo.

4. Para o caso de proteção individual para cada condutor do grupo em paralelo, deve-se utilizar dispositivo de proteção na origem de cada condutor, independentemente da quantidade de condutores por fase, o que garantirá a não realimentação da corrente de curto-circuito pelos condutores não atingidos.

Assinale a alternativa que indica todas as afirmativas corretas.

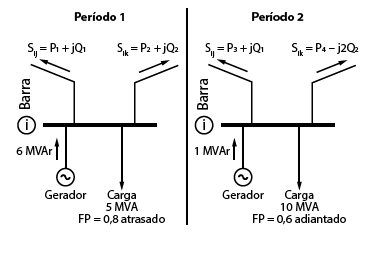

Analise as situações representadas na figura abaixo:

Se no período 1 a geração de potência reativa na barra i é de 6 MVAr e no período 2 a geração é de 1 MVAr, os valores de Q₁ e Q₂ que satisfazem as situações ilustradas são respectivamente:
