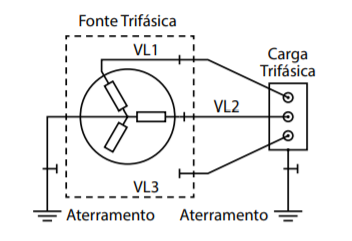

Analise o esquema a seguir:

Assinale a alternativa que identifica corretamente o tipo de aterramento.

Relacione corretamente as colunas 1 e 2 abaixo:

Coluna 1 Distúrbios

1. Harmônico

2. Transitório

3. Oscilação de tensão

4. Variação de frequência

5. Desequilíbrio de tensão

Coluna 2 Causas

( ) Má distribuição de cargas monofásicas

( ) Desvio da frequência fundamental

( ) Variação impulsiva das grandezas

( ) Distorção da onda fundamental

( ) Variação do valor eficaz da tensão

Assinale a alternativa que indica a sequência correta, de cima para baixo.

Assinale a alternativa correta.

A qualidade da energia elétrica é de fundamental importância para o bom funcionamento de dispositivos e equipamentos elétricos.

A qualidade da energia está diretamente relacionada:

1. Com a conformidade da tensão em regime permanente, e ausência de perturbação na forma de onda.

2. Com a continuidade na prestação do serviço, tempo médio de atendimento ao consumidor e o tempo de atendimento a ocorrências emergenciais.

3. Ao número de desligamentos que ocorre nas unidades consumidoras, por defeitos internos na instalação.

4. Ao número de ocorrências devido às tempestades e descargas atmosféricas.

Assinale a alternativa que indica todas as afirmativas corretas.

Assinale a alternativa correta.

Os isolantes elétricos líquidos ou sólidos podem ser analisados quanto a sua capacidade de isolação, e para fazer essa medição devem ser utilizados equipamentos específicos.

Assinale a alternativa correta em relação ao assunto.

Para fazer a distribuição de energia, a Celesc utiliza transformadores para transformar a tensão de média para baixa tensão.

Se a rede primária de distribuição é de 13800 volts, e a tensão aplicada na bobina do transformador é a mesma (13800 V) e no secundário a tensão de saída do transformador aplicada à rede é 380/220 V, assinale a alternativa que indica o tipo de ligação do transformador.

Na construção de redes de distribuição aérea com condutores nus, o afastamento entre os condutores é muito importante para o bom funcionamento do sistema.

Assinale a alternativa correta em relação ao assunto.

Analise as afirmativas abaixo:

1. Para fazer a medição de frequência de uma rede de baixa tensão, o frequencímetro deve ser ligado diretamente em paralelo com a rede.
2. Para fazer a medição de frequência de uma rede de baixa tensão, o frequencímetro deve ser ligado diretamente em série com a rede.
3. Para fazer a medição de energia ativa em uma rede de alta tensão, a bobina de tensão deve ser ligada diretamente em paralelo e a bobina de corrente ligada em série.
4. Para fazer a medição de energia ativa de uma rede de alta tensão, as bobinas de tensão do medidor devem ser ligadas ao secundário do transformador de potencial, e as bobinas de corrente devem ser ligadas no secundário do transformador de corrente.

Assinale a alternativa que indica todas as afirmativas corretas.

Assinale a alternativa correta
