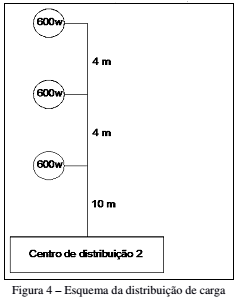

Analise a figura 4 a seguir, que corresponde à distribuição de carga de um circuito de tomadas, alimentado pelo quadro de distribuição 2, de uma edificação residencial, cuja energia elétrica é fornecida pela CELG.

Segundo o critério do limite de queda de tensão que, neste circuito, não pode ser superior a 1%, a área mínima, em mm² , do condutor deve ser

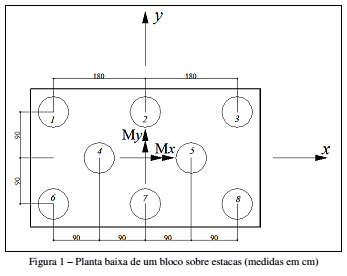

Analise a figura 1 a seguir, que corresponde à planta baixa de um bloco sobre estacas em que são admitidas as seguintes hipóteses:

- o bloco é considerado como sendo infinitamente rígido;

- desprezam-se as pressões de apoio do bloco no terreno;

- as estacas são verticais, do mesmo tipo e possuem o mesmo diâmetro e comprimento.

A carga que o pilar exerce no bloco é decomposta em uma carga vertical e momentos:

N = 6,0x10³ kN

Mx = 1,0x10³ kNm

My= 2,0x10³ kNm

Utilizando-se o método da superposição, o valor, em kN, da carga atuante na estaca 3 é
