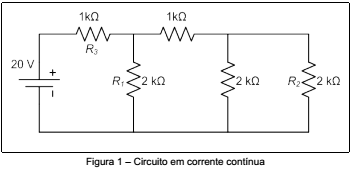

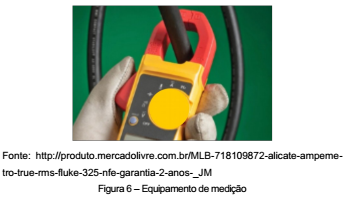

A Figura 6 apresenta um equipamento com configuração para medir uma determinada grandeza elétrica.

Qual é a grandeza elétrica medida na configuração mostrada na figura?

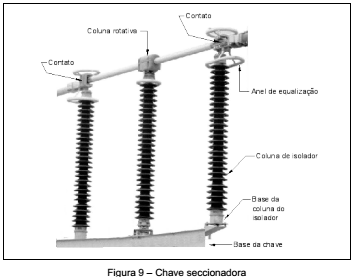

A Figura 9 mostra um tipo de chave seccionadora, utilizado em subestações.

A chave seccionadora representada na Figura 9 é do tipo

O arranjo, ou topologia, de uma subestação é a forma como as linhas, os transformadores e as cargas são conectados, tendo em vista requisitos como manutenção, flexibilidade de operação, confiabilidade e custo. No arranjo denominado barramento simples,

A Figura 8 mostra uma estrutura de linha de transmissão com seus componentes.

Qual é a finalidade do cabo identificado pela seta, na Figura 8?

A Figura 5 é uma representação simplificada de um gerador de energia elétrica, no qual uma bobina está totalmente imersa no campo magnético gerado pelos ímãs e gira acionada por uma máquina primária, não mostrada na figura. A tensão gerada pode ser visualizada por meio de um osciloscópio conectado aos terminais 1 e 2.

Qual é a forma de onda que idealmente representa a tensão gerada entre os terminais 1 e 2, para cada rotação completa da bobina?

Uma associação entre relé e disjuntor é mostrada na Figura 3.

Legenda

X - ?

Y - ?

R – Relé de proteção

D – Disjuntor

SD – Sinal de disparo

Figura 3 – Associação entre relé e disjuntor.

Nesta associação entre relé e disjuntor, os equipamentos X e Y são, respectivamente,
