Foram encontradas 40 questões.
Analise o circuito a seguir, considerando que os potenciais Va
e Vc
são medidos em relação ao terra.

A partir dessa análise, a tensão no ponto b em relação ao terra vale:

A partir dessa análise, a tensão no ponto b em relação ao terra vale:
Provas
Questão presente nas seguintes provas

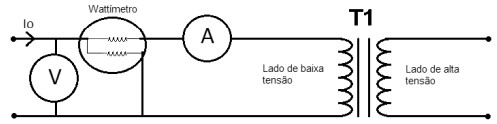

O circuito a seguir ilustra um ensaio a vazio realizado do lado de baixa tensão de um transformador monofásico de 440/220 V.

Nesse ensaio, as leituras dos instrumentos foram:
• Leitura do wattímetro = 500 W.
• Leitura do voltímetro = 220 V.
• Leitura do amperímetro = 2,5 A.
De acordo com os dados medidos no ensaio a vazio, o valor da resistência de magnetização do transformador vale:

Nesse ensaio, as leituras dos instrumentos foram:
• Leitura do wattímetro = 500 W.
• Leitura do voltímetro = 220 V.
• Leitura do amperímetro = 2,5 A.
De acordo com os dados medidos no ensaio a vazio, o valor da resistência de magnetização do transformador vale:
Provas
Questão presente nas seguintes provas
Analise o circuito a seguir, considerando que uma carga será aplicada entre os terminais a e b.

A partir da análise do circuito, a tensão VTH e a resistência RTH do seu equivalente Thévenin, do ponto de vista da carga, valem, respectivamente:

A partir da análise do circuito, a tensão VTH e a resistência RTH do seu equivalente Thévenin, do ponto de vista da carga, valem, respectivamente:
Provas
Questão presente nas seguintes provas
Sobre as condições gerais de fornecimento de energia
elétrica, regidas pela Norma de Distribuição 5.1 (ND 5.1)
da Cemig, assinale a alternativa incorreta.
Provas
Questão presente nas seguintes provas
Em relação aos motores de indução trifásicos, assinale
a alternativa correta.
Provas
Questão presente nas seguintes provas
Analise a figura a seguir, que mostra duas cargas
conectadas em paralelo e suas respectivas informações
de potência.

Com base nessa análise, o fator de potência da carga composta vista pela fonte de tensão é:

Com base nessa análise, o fator de potência da carga composta vista pela fonte de tensão é:
Provas
Questão presente nas seguintes provas
Com base na Norma Regulamentadora nº 10 (NR-10),
assinale a alternativa incorreta.
Provas
Questão presente nas seguintes provas
A respeito das características dos materiais condutores,
assinale a alternativa correta.
Provas
Questão presente nas seguintes provas
Sobre os esquemas de aterramento da rede elétrica,
assinale com V as afirmativas verdadeiras e com
F as falsas.
( ) No esquema TT, o neutro da fonte é diretamente aterrado, estando as massas ligadas a um eletrodo de aterramento eletricamente independente do eletrodo da fonte.
( ) No esquema TN, o neutro da fonte é ligado diretamente à terra, estando as massas da instalação ligadas a esse ponto por meio de um condutor de proteção.
( ) No esquema IT, o aterramento das massas é realizado por meio da inserção de uma impedância de valor elevado.
( ) No esquema TN-S, a função de neutro e de condutor de proteção é ser exercida pelo mesmo condutor.
( ) No esquema TT, a corrente de falta fase-massa tem seu valor limitado pela resistência de terra.
Assinale a sequência correta.
( ) No esquema TT, o neutro da fonte é diretamente aterrado, estando as massas ligadas a um eletrodo de aterramento eletricamente independente do eletrodo da fonte.
( ) No esquema TN, o neutro da fonte é ligado diretamente à terra, estando as massas da instalação ligadas a esse ponto por meio de um condutor de proteção.
( ) No esquema IT, o aterramento das massas é realizado por meio da inserção de uma impedância de valor elevado.
( ) No esquema TN-S, a função de neutro e de condutor de proteção é ser exercida pelo mesmo condutor.
( ) No esquema TT, a corrente de falta fase-massa tem seu valor limitado pela resistência de terra.
Assinale a sequência correta.
Provas
Questão presente nas seguintes provas
- Proteção de Sistemas ElétricosProteção em Média Tensão
- Sistemas Elétricos de PotênciaDistribuição de Energia Elétrica
Analise o circuito a seguir, considerando uma carga
em série composta por uma resistência R de 3 kΩ, um
capacitor de reatância capacitiva XC igual a 4 kΩ e um
indutor de reatância indutiva XL
igual a 8 kΩ. A tensão
eficaz aplicada na carga é igual V = 140 V.

Nesse circuito, o módulo da impedância equivalente da carga e a corrente total eficaz do circuito são, respectivamente:

Nesse circuito, o módulo da impedância equivalente da carga e a corrente total eficaz do circuito são, respectivamente:
Provas
Questão presente nas seguintes provas
