Um transformador de potência trifásico tem as seguintes características: potência nominal de 200 MVA; relação de transformação, em termos de tensão de linha, igual a 13,8 kV/69 kV; reatância equivalente igual a 10%. O lado de baixa tensão está ligado em delta, enquanto o de alta tensão está em estrela. Considerando uma base de potência igual a 100 MVA e mantidas as bases de tensão em ambos os enrolamentos, julgue os itens que se seguem.
Na base de potência, de 100 MVA, a reatância equivalente do transformador é igual a 0,05 pu.
Provas
Um transformador de potência trifásico tem as seguintes características: potência nominal de 200 MVA; relação de transformação, em termos de tensão de linha, igual a 13,8 kV/69 kV; reatância equivalente igual a 10%. O lado de baixa tensão está ligado em delta, enquanto o de alta tensão está em estrela. Considerando uma base de potência igual a 100 MVA e mantidas as bases de tensão em ambos os enrolamentos, julgue os itens que se seguem.
A reatância equivalente do transformador, em ohms, em um enrolamento, apresenta valores iguais, quaisquer que sejam as bases escolhidas. Entretanto, em pu, mantidas as bases de tensão fixas, essa reatância é diferente para diferentes bases de potência.
Provas
Considere que, no circuito retificador com filtro ilustrado acima, a queda, em cada diodo, seja de 0,7 V e o valor do capacitor seja tal que a tensão de ripple seja de 0,1 V de pico-a-pico. Considere também que as tensões, no primário, no secundário e de saída, sejam representadas, respectivamente, por Vp, Vs e Vo. Com relação a esse circuito, julgue o item que se segue.
Para que o circuito funcione de forma apropriada, cada diodo deverá suportar, obrigatoriamente, tensão máxima reversa oito vezes superior à tensão máxima no secundário do transformador.
Provas

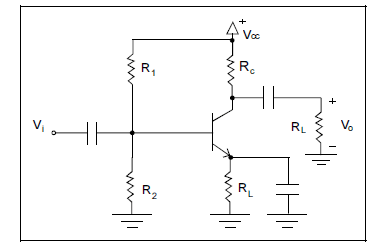

A figura acima mostra um amplificador eletrônico em que todos os capacitores têm impedância desprezível na faixa de freqüência útil do amplificador. Com relação a esse circuito, julgue os seguintes itens.
A impedância de entrada do amplificador é igual à soma dos valores dos resistores R1 e R2.
Provas
A figura acima mostra um amplificador eletrônico em que todos os capacitores têm impedância desprezível na faixa de freqüência útil do amplificador. Com relação a esse circuito, julgue os seguintes itens.
O aumento em 10% do resistor RC causaria diminuição em 10% do ganho de tensão do amplificador.
Provas
Com relação ao flip-flop mostrado na figura ao lado, julgue o item que se segue.
Se as entradas J e K tiverem nível lógico 1 e a saída Q tiver o valor lógico 1, então, após a descida do relógio, a saída Q deverá assumir valor lógico igual a 1.
Provas
Com relação ao circuito combinacional mostrado acima, julgue os itens subseqüentes.
Se as entradas A, B, C, D, E e F tiverem, respectivamente, os valores lógicos 1, 1, 1, 0, 1 e 1, então o valor da variável Saída será igual a 1.
Provas
Com relação ao circuito combinacional mostrado acima, julgue os itens subseqüentes.
A porta lógica mais à direita, no circuito, é uma porta lógica ou-exclusivo.
Provas
Na tabela acima, que representa uma função booleana, as variáveis A, B e C são entradas, e a variável S é a saída. Com relação a essa tabela, julgue os itens que se seguem.
É possível realizar a expressão lógica representada pela tabela por meio de apenas três portas lógicas do tipo não-ou de duas entradas.
Provas
Na tabela acima, que representa uma função booleana, as variáveis A, B e C são entradas, e a variável S é a saída. Com relação a essa tabela, julgue os itens que se seguem.
A expressão booleana mínima, na forma produto de somas, correspondente a essa tabela é S = B(A + C).
Provas
