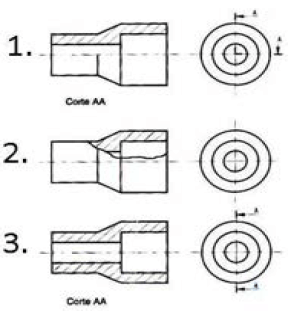

Corte no D.T. é a representação de um produto seccionado por um ou mais planos virtuais. Observe os tipos de cortes dos desenhos técnicos abaixo e marque a opção CORRESPONDENTE.

A empregabilidade da NBR 13142 no desenho técnico:

Marque a opção que apresente APENAS elemento de transmissão.

Escreva V (verdadeira) ou F (falsa), e marque a opção CORRETA, no que corresponde uma programação CNC.

I. ( ) Valor defaut é o valor que o comando assume quando nenhum valor é atribuído.

II. ( ) A função modal quando definida fica ativa, até que outra a cancele ou substitua.

III. ( ) G02 e G03 são respectivamente as funções preparatórias de interpolação circular horária e anti-horária.

A linguagem de programação CNC aplicada no Brasil é a linguagem ISO. Um programa escrito nesta linguagem é formado por blocos de palavras que controlam as funções da máquina. Essas palavras formam: As funções miscelâneas (M), funções preparatórias G, funções auxiliares e as informações de geometria.

Analise o bloco a seguir e identifique, respectivamente, as funções da segunda e da quinta palavra.

N10 G00 X0 Z0 M03 S1500.

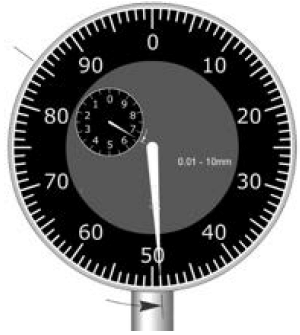

O relógio comparador é um instrumento d medição que tem como princípio a comparação de um padrão pré-estabelecido.

Assinale a alternativa CORRESPONDENTE à leitura.

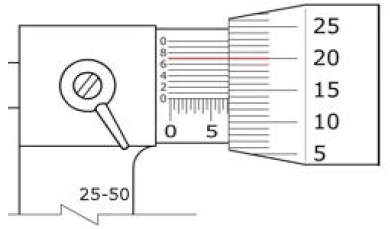

O micrômetro é um instrumento de medição utilizado na mecânica para situações que exigem resoluções de centésimo e milésimo de milímetro, além de uma leitura fácil e livre do erro de paralaxe. Observando a figura abaixo, a CORRETA leitura do instrumento será:

A metrologia dimensional é a ciência que estuda os conhecimentos relativos à medição de comprimentos, ângulos e estados de superfície. Na mecânica existe instrumentos dentro desta ciência específicos para cada situação. É o caso do paquímetro, instrumento de medição utilizado para medir pequenas quantidades de peças e suas dimensões internas, externas, de profundidade e de ressaltos.

Marque as partes do paquímetro que SÃO utilizadas para medir o diâmetro interno de um tubo.

Na mecânica é constante a necessidade de unir peças, como chapas, cantoneiras, barras, etc. Para essas peças serem unidas, são utilizados os elementos de fixação, como: rebites, parafusos, pinos, cavilhas, porcas, arruelas entre outros. Os rebites são considerados elementos de fixação permanente na união de chapas, para utilizá-los é necessário a realização de furos nas peças a serem unidas. Se o mecânico dispõe de rebites com diâmetro do corpo de ¼” o diâmetro ideal dos furos será:

Use a Constante do furo passante de 1,06.

Seu corpo tem forma em geral, retangular ou semicircular, que pode ter faces paralelas ou inclinadas em função da grandeza do esforço e do tipo de movimento que deve transmitir. Pode ser classificado como elemento de fixação e transmissão. Assinale o elemento de máquina com essas características.
