Um dos critérios empregados no dimensionamento dos condutores de instalações elétricas de baixa tensão é o critério de máxima queda de tensão admissível. Dado que se pretende alimentar uma carga monofásica que consome 40 [A], a partir de um quadro de distribuição cuja tensão nominal é 400 [V], utilizando condutores cuja resistência elétrica é 0,1 [!$ \Omega !$/km], determine a máxima distância entre a carga e o quadro, em metros, para que o limite de queda de tensão seja 5%.

Com relação aos disjuntores de baixa tensão, assinale a alternativa correta.

Toda instalação elétrica deve apresentar equilíbrio no que se refere às correntes de carga em cada fase. Sendo assim, considere uma instalação elétrica residencial com tensões nominais de 110 [V] e 220 [V] (Fase 1, Fase 2 e Neutro), onde se pretende instalar as cargas apresentadas na tabela.

Assinale a alternativa que apresenta a melhor distribuição de carga entre as fases da instalação.

Com relação aos dispositivos de proteção normalmente empregados em instalações elétricas de baixa tensão, são feitas as seguintes afirmações:

I Os fusíveis têm a função específica de interromper eficientemente a corrente de sobrecarga.

II. Os fusíveis são elementos de proteção bastante utilizados, pois normalmente são dispositivos de baixo custo e fácil instalação.

III. Os relés eletromagnéticos presentes nos disjuntores de baixa tensão são utilizados para proteger diversos tipos de cargas contra curtos-circuitos, porém não oferecem boa proteção contra sobrecargas.

Com base nessas afirmações, assinale a alternativa correta.

O limite de corrente que não produz fibrilação ventricular na maioria dos seres humanos durante o choque elétrico foi estabelecido por Charles Dalziel, após extensa pesquisa científica, e é dado pela seguinte equação:

I_choque !$ =\dfrac{0,116}{\sqrt{t}} !$

Dado: I_choque é a corrente que circula pelo corpo durante o choque elétrico

!$ t !$ é o tempo de duração do choque

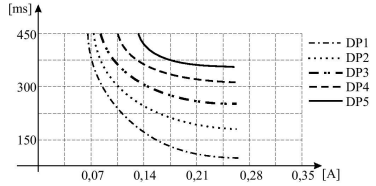

Supondo que a corrente que circula pelo corpo durante o choque elétrico esteja limitada em 0,21 [A] e que a curva “tempo x corrente” de cinco dispositivos de proteção distintos esteja ilustrada na figura, assinale a alternativa que indica o(s) dispositivo(s) mais adequado(s) para a proteção contra esse choque elétrico em particular.

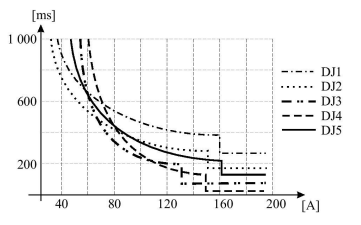

Uma carga monofásica será conectada a um painel de distribuição por meio de um disjuntor monopolar. Admitindo que a sobrecorrente de partida dessa carga tenha um valor aproximado de 150 [A], que a corrente nominal seja de 40 [A] e que a duração da partida seja de, aproximadamente, 200 [ms], assinale a alternativa que apresenta o disjuntor mais adequado para proteger a carga em questão, considerando as curvas apresentadas na figura.

Historicamente, os métodos utilizados no aterramento dos sistemas elétricos consistiam em aterrar solidamente o sistema em questão, ou isolá-lo completamente. Nesse contexto, são feitas as seguintes afirmações:

I. Sistemas solidamente aterrados possuem correntes de falta mais elevadas quando comparados com sistemas isolados.

II. Sistemas isolados são empregados quando a continuidade de fornecimento de energia elétrica é fator preponderante.

III. Sistemas isolados, submetidos a duas faltas fase-terra distintas e simultâneas podem se comportar como se submetidos a uma falta dupla-fase.

Com base nessas afirmações, assinale a alternativa correta.

Um motor de indução de anéis foi submetido ao ensaio em vazio, com os enrolamentos do rotor em aberto. Nesse ensaio, foram medidas as tensões de fase, a potência ativa por fase e as correntes de linha absorvidas pelo motor. Os resultados obtidos estão apresentados na tabela.

Determine o valor aproximado da resistência de perdas no ferro e da reatância de magnetização do núcleo por fase, respectivamente, em ohms, ambos referidos ao estator da máquina, e assinale a alternativa correta.

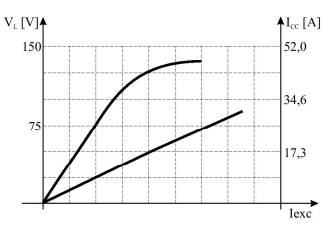

Um gerador síncrono de pólos lisos foi submetido aos ensaios em vazio e em curto-circuito, para determinação de seus parâmetros. Os resultados obtidos estão ilustrados no gráfico.

Dado que os enrolamentos estatóricos do gerador estão conectados em delta e que !$ \sqrt{3} !$ = 1,73, assinale a alternativa que apresenta corretamente a reatância síncrona não saturada, em ohms, da máquina em questão.

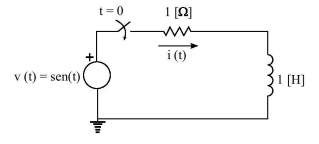

O circuito ilustrado foi submetido ao sinal v(t) no instante de fechamento da chave. Assinale a alternativa que apresenta corretamente a expressão da corrente que circula pelo circuito, em ampères, considerando condições iniciais nulas.
