O circuito ilustrado foi submetido a um degrau de tensão de amplitude igual a 2[V]. Supondo que as condições iniciais sejam nulas, assinale a alternativa que apresenta corretamente a expressão da corrente que circula pelo circuito, em amperes.

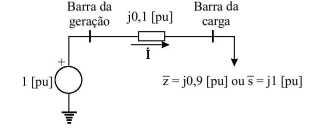

Afigura ilustra um sistema de distribuição radial que alimenta uma carga por meio de um trecho de linha. Supondo que a carga possa ser representada por dois modelos distintos: impedância constante ou potência constante (Z ou s, conforme ilustrado), determine a corrente em valores [pu], que circula pelo trecho em cada situação, respectivamente, considerando que a precisão do cálculo é de três casas após a vírgula, e assinale a alternativa correta.

Usualmente, os sistemas de energia elétrica de grandes dimensões possuem dispositivos de controle que influem diretamente nas suas condições de operação. Sendo assim, são apresentadas as afirmações a seguir.

I. O controle de tensão pode ser efetuado por meio da injeção de reativos e/ou ajuste do tap dos transformadores.

II. A injeção de reativos pode ser efetuada pela atuação de dispositivos estáticos e/ou geradores síncronos operando como compensadores.

III. O controle de potência ativa pode ser efetuado a partir do controle da corrente de excitação dos geradores síncronos.

Com base nessas afirmações, assinale a alternativa correta.

Os estudos de fluxo de potência são necessários quando se deseja determinar as condições ótimas de operação de um determinado sistema elétrico. Nesse contexto, são feitas as seguintes afirmações:

I. Na barra swing, também denominada barra oscilante, são especificados o módulo e a fase da tensão.

II. Nas barras dos geradores normalmente são dados a potência ativa fornecida e o módulo da tensão.

III. Nas barras das cargas normalmente são dadas as potências ativa e reativa.

Com base nas afirmações feitas, assinale a alternativa correta.

A rede ilustrada na figura foi reduzida com a retirada da impedância que se encontra conectada entre o nó 2 e o nó de referência.

!$ \begin{bmatrix} y_{11} & y_{12} &y_{13} \\ y_{21} & y_{22} & y_{23}\\ y_{31} &y_{32} & y_{33} \end{bmatrix} !$

Sendo assim, assinale a alternativa que apresenta corretamente uma descrição do reflexo dessa alteração na matriz de admitâncias nodais.

A matriz apresentada descreve uma linha de transmissão composta por três condutores de fase e um cabo-guarda.

!$ \begin{bmatrix} V_{AN}\\ V_{BN}\\ V_{CN}\\ V_{CG} \end{bmatrix} !$ = !$ \begin{bmatrix} 10+j2 & j1 & j1 & j0,5\\ j1 & 10+j2 & j1 & j0,5\\ j1 & j1 & 10+j2 & j0,5\\ j0,5 & j0,5 & j0,5 & 0,25 \end{bmatrix} !$ x !$ \begin{bmatrix} I_{A}\\ I_{B}\\ I_{C}\\ I_{CG} \end{bmatrix} !$

Considerando que o cabo-guarda encontra-se aterrado, determine a matriz de impedâncias equivalente, após a Redução de Kron, dadas as condições do problema.

Dada a rede ilustrada na figura, assinale a alternativa que apresenta corretamente a matriz de impedâncias nodais.

Dada a rede ilustrada na figura, assinale a alternativa que apresenta corretamente a matriz de admitâncias nodais, em [S], segundo a notação adotada na figura.

Um engenheiro eletrotécnico pretende efetuar a simulação computacional de um sistema de potência radial. Para tanto, utilizou as potências de curto-circuito trifásica e fase-terra do sistema para a determinação do Thèvenin equivalente na barra de geração. As potências utilizadas na simulação estão apresentadas na tabela a seguir.

Determine as impedâncias equivalentes de sequência zero e de sequência positiva, respectivamente, em [pu], correspondentes às potências de curto-circuito fornecidas, e assinale a alternativa correta.

Um transformador trifásico, cujo esquema de ligação do primário e secundário é estrela solidamente aterrada, está conectado a um barramento infinito e a uma linha de transmissão cujas impedâncias próprias e mútuas são 0,01 + j0,05 [pu] e j0,01 [pu], respectivamente. Assinale a alternativa que ilustra corretamente os diagramas de sequência positiva e zero da rede descrita, em [pu], considerando que a reatância de curto-circuito do transformador é 5%.
