Um dos modelos matemáticos mais empregados para representar a forma da Terra é o elipsoide de revolução. Algumas seções no elipsoide são relevantes devido a características específicas.

Um exemplo disso é a seção

A representação do topo de uma elevação natural em uma fotografia perfeitamente vertical obtida por aerolevantamento dista 11 mm do centro da fotografia. A altura do topo dessa elevação sobre o plano médio do terreno é de 1.200 m, e a altura do voo aerofotogramétrico sobre o plano médio é de 4.800 m.

Qual é o valor aproximado, em milímetros, do deslocamento sofrido pelo topo da elevação, devido ao relevo, observado nessa fotografia?

A partir de amostras de altitude coletadas em campo, deseja-se interpolar uma grade de valores regularmente espaçada. As coordenadas das amostras coletadas são apresentadas na tabela abaixo.

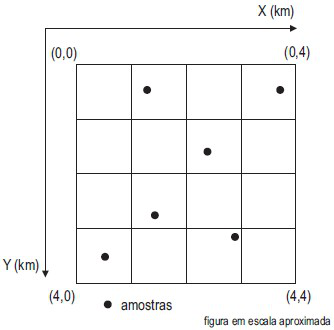

As amostras são apresentadas juntamente com a grade a ser interpolada na figura seguinte:

Para o cálculo dos valores de altitude para os pontos da grade regular, deve ser utilizada a interpolação por média dos quatro vizinhos mais próximos, ponderada pelo inverso da distância entre o ponto, cuja altitute será obtida por interpolação, e os vizinhos considerados da amostra.

De acordo com a metodologia de interpolação descrita, qual será, aproximadamente, o valor da altitude do ponto da grade regular de coordenadas X = 2 km e Y = 2 km?

A ortorretificação é um método de correção geométrica que visa a eliminar as distorções existentes em uma imagem fotogramétrica, gerando uma imagem sintética cuja projeção é ortogonal.

Além da imagem original a ser ortorretificada, que elementos são necessários para a realização da ortorretificação através da retificação diferencial?

Quais são os parâmetros da orientação exterior de uma fotografia, que podem ser obtidos a partir do processo conhecido como resseção espacial?

O elemento de resolução de terreno relativo a determinado sistema satélite/sensor pode ser considerado um quadrado de 1 m de lado. O satélite orbita a 600 km da Terra, e o sistema ótico tem uma distância focal f de 12 m.

Qual é, aproximadamente, a medida do lado do detector (w) do sistema sensor em questão de acordo com as características apresentadas?

Dados:

• tg α = α, se o ângulo α for menor do que 0,1º ≈ 1,7 . 10⁻³ rad
• hipótese da superfície terrestre plana para a área do elemento de resolução de terreno considerada

Em imagens de sensores de varredura mecânica (Whiskbroom), a distorção geométrica específica resultante do movimento simultâneo entre o satélite e o espelho responsável por essa varredura é aquela produzida pelo(a)

Após aplicar uma transformação por Principais Componentes a um conjunto de 3 bandas multiespectrais, o operador consultou os valores de nível de cinza de determinado pixel nas três bandas transformadas (PC1, PC2, PC3).

Ao fazer essa consulta, o operador certamente NÃO poderá encontrar os seguintes valores:

Duas imagens, correspondentes às bandas 1 e 5 de determinada cena do sensor TM do satélite Landsat 5, apresentam as características abaixo:

Considere-se como B_5f a imagem da banda 5 após a transformação, e B_5i como a imagem da banda 5 antes da transformação.

Tomando-se como referência a imagem correspondente à banda 1, que transformação linear a ser aplicada à imagem correspondente à banda 5 uniformizaria as médias e variâncias das duas imagens?

Sabe-se que determinado voo aerofotogramétrico foi obtido na escala média de 1:20.000. As fotografias geradas têm medidas de 23 cm x 23 cm, e as fotografias consecutivas têm uma superposição aproximada de 60%.

Qual é o valor aproximado, em metros, da aerobase?
