O dispositivo indicado para proteção de um circuito contra curto-circuito, em uma instalação elétrica de baixa tensão, é o(a)

No circuito da figura, a fonte é ideal, e sua tensão é dada por

O valor rms, em ampères, da corrente é

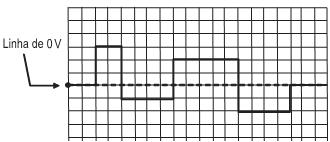

O gráfico da figura mostra a tela de um osciloscópio onde as linhas da grade estão calibradas, em amplitude, com 1 V/div e, em tempo, com 10 ms/div.



O gráfico da forma de onda mostra o intervalo dentro de um período de 200 ms.

Com base no gráfico, qual o valor médio, em volt, desse sinal?

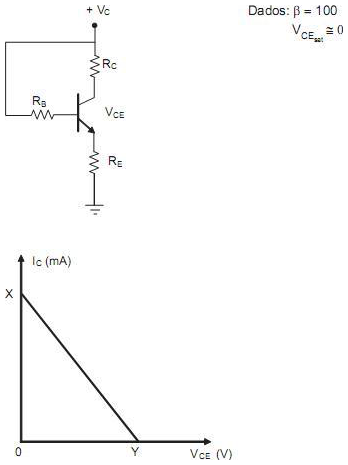

A figura mostra uma estrutura de polarização de um transistor NPN e a reta de carga equivalente.
Observando o circuito e a reta de carga, as expressões das grandezas, X e Y, a serem escritas nos pontos marcados no gráfico, respectivamente, são

Um transformador de corrente (TC) alimenta a bobina de um relé de sobrecorrente. A relação de transformação do TC é de 600:5. O trip do relé está ajustado para disparar quando a corrente do circuito principal for exatos 150 A.
O valor mínimo, em ampères, que deve passar pela bobina do relé para dispará-lo é

Um motor Dahlander de 4/2 polos opera alimentado com 220 V e 60 Hz, utilizando a ligação que proporciona a maior velocidade no eixo do motor.
Se o motor possui um escorregamento de 2%, qual é a velocidade, em rpm, do eixo do motor?

Os arranjos físicos de subestações podem distinguir-se quanto à quantidade de elementos, tais como disjuntores, seccionadores e barramentos, e quanto à forma como esses elementos se conectam entre si. São tipos de arranjos conhecidos, por exemplo, o arranjo de barramento simples e o arranjo de barramento principal e de transferência. O arranjo de barramento principal e de transferência utiliza mais elementos e possui maior complexidade que o arranjo de barramento simples.

Qual a principal vantagem do arranjo de barramento principal e de transferência em relação ao arranjo de barramento simples?

No circuito de corrente contínua da figura, a tensão, em V, entre os pontos a e b é

O rotor de um gerador síncrono acoplado a uma turbina hidráulica tem 20 polos.

Para que a frequência da tensão gerada seja 60 Hz, a velocidade de rotação, em rpm, do eixo da turbina deve ser

O valor rms da corrente de linha de uma carga trifásica balanceada ligada em é igual a 30 A.
O valor rms, em ampères, da corrente de fase dessa carga é
