Foram encontradas 40 questões.
Na figura, é apresentado o circuito de um retificador controlado a tiristor (SCR), juntamente com os gráficos das formas de onda das tensões VP e VS, mostrando a evolução no tempo dessas tensões.

Assim, o gráfico que representa um esboço da forma de onda da tensão VR sobre o resistor R2 em função do tempo é

Assim, o gráfico que representa um esboço da forma de onda da tensão VR sobre o resistor R2 em função do tempo é
Provas
Questão presente nas seguintes provas

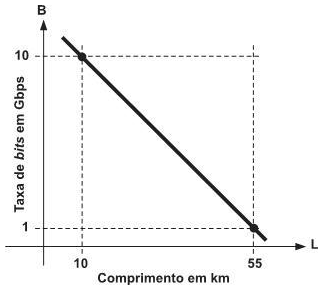

A figura apresenta a maior taxa de bits que pode ser obtida em um sistema de comunicação óptica em função do comprimento do enlace.
A maior taxa de bits, expressa em Gbps, de um enlace óptico de 30 km de comprimento é
Provas
Questão presente nas seguintes provas
O circuito da figura representa um amplificador de tensão, onde o amplificador operacional é ideal.

Dessa forma, o módulo do ganho de tensão
do amplificador será

Dessa forma, o módulo do ganho de tensão
Provas
Questão presente nas seguintes provas

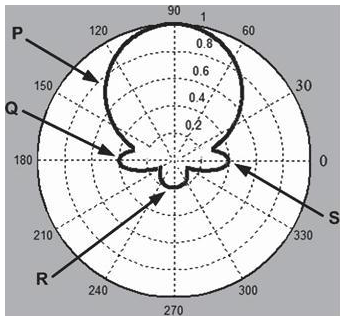

A figura mostra um diagrama de radiação de uma antena. Os lóbulos P, Q, R e S são denominados, respectivamente, de
Provas
Questão presente nas seguintes provas

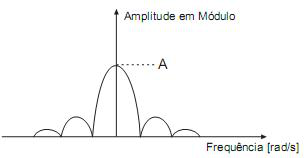

Um pulso retangular de tensão, de amplitude 5V e com 10 µs de largura, tem seu espectro de frequência em módulo aproximado pela figura abaixo.

Qual o valor, em [V.s], da grandeza A marcada no gráfico?

Qual o valor, em [V.s], da grandeza A marcada no gráfico?
Provas
Questão presente nas seguintes provas
Sinais analógicos devem ser digitalizados antes de serem transmitidos em sistemas de comunicação digital.
Várias técnicas foram desenvolvidas com essa finalidade, dentre as quais se destacam as seguintes:
Várias técnicas foram desenvolvidas com essa finalidade, dentre as quais se destacam as seguintes:
Provas
Questão presente nas seguintes provas
Considere o circuito elétrico mostrado na figura abaixo.

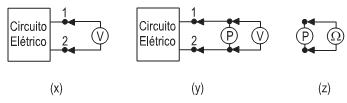

Nos terminais 1 e 2 desse circuito elétrico, foram efetuadas medidas seguindo a sequência (x), (y) e (z) conforme mostra a figura a seguir.

• Em (x), com um voltímetro mediu-se a tensão entre os terminais 1 e 2.
• Em (y) ajustou-se o valor do potenciômetro P, para que o valor da tensão, medida com o voltímetro, seja a metade do valor medido em (x).
• Em (z), com um ohmímetro, mediu-se o valor da resistência do potenciômetro P que fora ajustado em (y).
Qual o valor, em Ω, da resistência medida na etapa (z)?

Nos terminais 1 e 2 desse circuito elétrico, foram efetuadas medidas seguindo a sequência (x), (y) e (z) conforme mostra a figura a seguir.

• Em (x), com um voltímetro mediu-se a tensão entre os terminais 1 e 2.
• Em (y) ajustou-se o valor do potenciômetro P, para que o valor da tensão, medida com o voltímetro, seja a metade do valor medido em (x).
• Em (z), com um ohmímetro, mediu-se o valor da resistência do potenciômetro P que fora ajustado em (y).
Qual o valor, em Ω, da resistência medida na etapa (z)?
Provas
Questão presente nas seguintes provas
Nyquist, em 1924, expressou a velocidade ou taxa de transmissão de dados em função da quantidade de níveis do sinal transmitido e da largura de banda do canal de comunicação.
De acordo com a sua teoria, a velocidade ou taxa de transmissão, em bits por segundo, aumenta
De acordo com a sua teoria, a velocidade ou taxa de transmissão, em bits por segundo, aumenta
Provas
Questão presente nas seguintes provas
Em uma instalação elétrica predial, um determinado ponto de luz é acionado por dois interruptores do tipo three-way.
O esquema de ligação de acionamento desse ponto de luz é
O esquema de ligação de acionamento desse ponto de luz é
Provas
Questão presente nas seguintes provas
Para simplificar o problema de transmissão de dados, as redes de computadores são estruturadas em camadas, as quais se encarregam de funções específicas.
No modelo de referência OSI, a camada que realiza controle de acesso ao meio é
No modelo de referência OSI, a camada que realiza controle de acesso ao meio é
Provas
Questão presente nas seguintes provas
