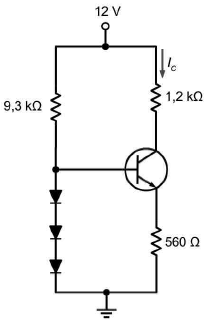

A figura acima exibe um transistor bipolar sendo polarizado por um divisor de tensão. Nesse circuito são utilizados 3 diodos de silícios. Considerando que a tensão de polarização de cada diodo é igual a 0,7 V, a corrente de coletor do transistor é aproximadamente igual a

O trecho AB é parte de um circuito resistivo em corrente contínua do qual não se tem informações, exceto de que o mesmo encontra-se em regime normal de funcionamento e é conectado ao trecho da figura exclusivamente pelos nós, A e H. Foram realizadas medições simultâneas utilizando dois voltímetros digitais, V1 = - 4 V e V2 = 12 V, e dois amperímetros digitais, A1 e A2. Todos os quatro equipamentos são de alta eficiência, de modo que podem ser considerados instrumentos de medição ideais.

Qual o valor da tensão V_BD, ou seja, a diferença de potencial entre os nós B e D, V_BD = V_B - V_D?

De acordo com a NBR 5419: 2015, são materiais admitidos como eletrodos de aterramento cravados no solo o

Considerando o método denominado de componentes simétricas, informe se é verdadeiro (V) ou falso (F) o que se afirma abaixo. A seguir, assinale a alternativa que apresenta a sequência correta.

( ) O sistema simétrico de sequência zero é caracterizado pelos fasores a, b, c, com igual amplitude e com enfasamento nulo entre si. Todos os respectivos fasores estão em fase.

( ) O sistema simétrico de sequência positiva é caracterizado pelos fasores sucessivos, a, b, c com igual amplitude e com enfasamento entre si de 120°. É chamado de sequência positiva, porque a sucessão das grandezas do sistema ocorre na ordem natural, ou direta, das letras representativas das respectivas fases: a, b, c.

( ) O sistema simétrico de sequência negativa tem como característica os fasores sucessivos a, b, c com a mesma amplitude e estarem enfasados entre si 120°. É chamado de sequência negativa, porque a sucessão dos máximos das grandezas do sistema ocorre na ordem natural das letras representativas, exemplo: a, b, c.

Sobre os condutores em linhas elétricas previstos pela NBR 5410: 2004, associe as imagens às respectivas descrições.

( ) Condutor isolado, possui somente o condutor e a isolação.

( ) Cabo unipolar, possui três camadas: o condutor, a isolação e, por fim, uma camada de revestimento, chamada de cobertura ou capa de proteção, para proteção mecânica do condutor.

( ) Cabo multipolar possui, sob uma mesma cobertura, dois ou mais condutores isolados. Cada um destes condutores isolados, geralmente denominados “veias”, são compostos por um condutor e seu respectivo revestimento isolante.

Utilize a figura abaixo para responder à questão.

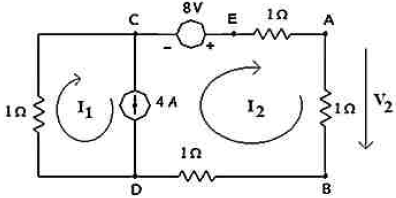

O Teorema de Thévenin, aplicado a um circuito composto por elementos lineares, permite a substituição do circuito original pelo denominado circuito equivalente de Thévenin. Considerando a aplicação do Teorema de Thévenin para determinar a tensão V2 indicada no circuito elétrico da figura, onde o bipolo de interesse é o resistor de 1 Ω e está localizado entre os terminais A e B, analise as afirmativas abaixo:

A figura apresenta um circuito elétrico, onde é possível identificar todos os seus nós A, B, C, D e E. Considerando a referência no nó D, que resulta em VD = 0 V, determine os potenciais elétricos dos nós A e B, identificando-os como V_A e V_B.
