Preencha as lacunas abaixo e, em seguida, assinale a alternativa correta. O diodo conduz corrente elétrica e funciona como chave , quando a tensão do anodo for que a do catodo.

Utilize o texto e a figura abaixo para responder à questão.

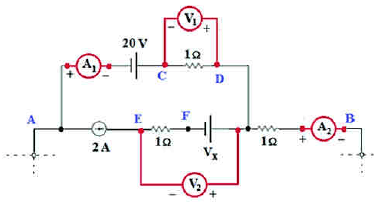

O trecho AB é parte de um circuito resistivo em corrente contínua do qual não se tem informações, exceto de que o mesmo encontra-se em regime normal de funcionamento e é conectado ao trecho da figura exclusivamente pelos nós A e H. Foram efetuadas medições simultâneas utilizando dois voltímetros digitais, V₁ = - 4 V e V₂ = 12 V, e dois amperímetros digitais, A₁ e A₂. Todos os quatro equipamentos são de alta eficiência, de modo que podem ser considerados instrumentos de medição ideais.

De acordo com as medições de tensão elétrica, informe se é verdadeiro (V) ou (F) falso o que se afirma abaixo. A seguir, assinale a alternativa que apresenta a sequência correta.

( ) A indicação negativa do voltímetro V1 mostra que o nó C apresenta um potencial elétrico maior que o nó D. No voltímetro digital, essa ligação resulta no sinal negativo antes da indicação do valor no display. Se um voltímetro analógico tivesse sido usado, ocorreria deflexão do ponteiro, o que pode provocar danos ao mesmo. Isto seria evitado pela simples inversão dos polos (+) e (-) do voltímetro V₁ pelo operador do equipamento de medição.

( ) A indicação positiva do voltímetro V₂ mostra que o nó D apresenta um potencial elétrico maior que o nó E. Portanto, os polos (+) e (-) do voltímetro V₂ foram conectados corretamente pelo operador do equipamento de medição.

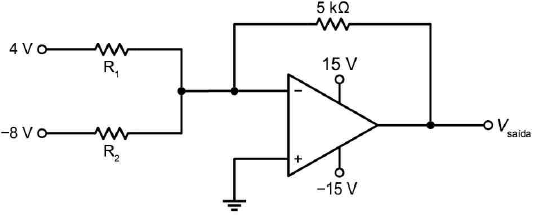

A figura abaixo mostra um amplificador operacional alimentado com ±15 V e esse circuito é um exemplo de um circuito somador. Qual o valor da razão R2/R1, para que V_saida = 0?

Utilize a figura e o texto abaixo para responder à questão.

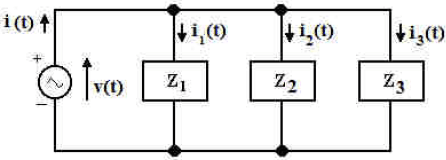

O sistema monofásico a dois condutores apresentado na figura abaixo, trata-se de um circuito em corrente alternada, isolado de influências externas, suprindo três cargas de impedâncias Z1, Z2 e Z3, através de condutores ideais. A carga 1 tem potência aparente de 1,2 kVA e fator de potência unitário. Já a carga 2 apresenta potência ativa e reativa consumidas, respectivamente, iguais a 2 kW e 0,7 kVAr. A última carga, identificada por 3, consiste em um motor síncrono com potência aparente de 1 kVA e fator de potência igual a 0,8 em avanço. Considere os seguintes valores aproximados: sen(37º)=0,6, cos(37º)=0,8 e tg(37º)=0,75.

As cargas 1, 2 e 3 possuem, respectivamente, as características:

Duas distribuições de corrente estão presentes nas seguintes posições: uma lâmina infinita de corrente com K = – 6a_z A/m no plano x = – 5 e uma linha infinita de corrente passa pelo ponto A(3, –1, 5) com uma corrente de 8π A fluindo no sentido positivo de z. O vetor campo magnético no ponto P(3, 1, 0) é igual a

O trecho AB é parte de um circuito resistivo em corrente contínua do qual não se tem informações, exceto de que o mesmo encontra-se em regime normal de funcionamento e é conectado ao trecho da figura exclusivamente pelos nós, A e H. Foram realizadas medições simultâneas utilizando dois voltímetros digitais, V1 = - 4 V e V2 = 12 V, e dois amperímetros digitais, A1 e A2. Todos os quatro equipamentos são de alta eficiência, de modo que podem ser considerados instrumentos de medição ideais.

Qual o valor da tensão da fonte V_X, identificada na figura?

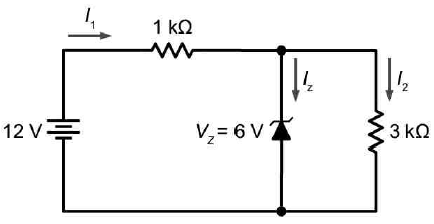

A figura abaixo mostra um circuito que utiliza um diodo zener para realizar a regulagem de tensão sobre o resistor de 3 kΩ, onde a tensão zener desse diodo é igual a 6 V.

Analise as seguintes afirmações sobre esse circuito:

I. A tensão sobre o resistor de 1 kΩ é igual a 6 V.

II. A corrente que passa pelo diodo zener é igual a 8 mA.

III. O diodo zener está polarizado reversamente.

Estão corretas as afirmativas
