A figura abaixo demonstra o bloco lógico de um comparador de magnitude que possui duas entradas A e B, onde A1 e B1 são os bits mais significativos (MSB – Most Significant Bit) de cada entrada. Considerando os valores mostrados na figura anterior para as entradas A e B, os valores binários de X, Y e Z são, respectivamente:

Analise as seguintes afirmações sobre barramentos de entrada e saída (E/S) de um computador.

I. Existem três técnicas de E/S: E/S programada, E/S por interrupção e Acesso direto à memória.

II. Uma das funções do barramento de E/S é fornecer uma interface com o processador e a memória

III. O barramento de E/S possibilita a interface com um ou mais dispositivos periféricos, através de conexões de dados adequadas.

Está correto apenas o que se afirma em

Utilize o texto e a figura abaixo para responder à questão.

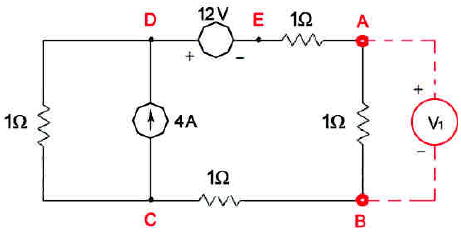

A figura abaixo trata-se de um circuito elétrico resistivo, isolado de influências externas, em corrente contínua, composto por uma fonte de tensão, uma fonte de corrente e quatro resistências de 1 Ω. Um voltímetro digital ideal, chamado de V1, com seus pólos conectados ao circuito, será utilizado para verificação da tensão entre A e B. Ainda, foram identificados todos os nós do circuito elétrico, nomeando-os como A, B, C, D e E. O voltímetro é ideal e considerando a referência no nó C, resulta em VC = 0 V.

Sabe-se que a potência fornecida por um circuito isolado de influências externas é totalmente consumida dentro do próprio circuito, obedecendo à lei da conservação de energia. Com o intuito de comprovar o balanceamento energético do circuito, calcule:

1. A potência da fonte de tensão de 12 V, P_FT, segundo a convenção de potência fornecida negativa e potência consumida positiva.

2. A potência da fonte de corrente de 4 A, P_FC, segundo a convenção de potência fornecida negativa e potência consumida positiva.

3. A potência total consumida em conjunto pelas quatro resistências de 1 Ω, P_cargas.

Assinale a alternativa que apresenta as grandezas solicitadas.

Utilize o texto e a figura abaixo para responder à questão.

A figura abaixo trata-se de um circuito elétrico resistivo, isolado de influências externas, em corrente contínua, composto por uma fonte de tensão, uma fonte de corrente e quatro resistências de 1 Ω. Um voltímetro digital ideal, chamado de V1, com seus pólos conectados ao circuito, será utilizado para verificação da tensão entre A e B. Ainda, foram identificados todos os nós do circuito elétrico, nomeando-os como A, B, C, D e E. O voltímetro é ideal e considerando a referência no nó C, resulta em VC = 0 V.

Considerando o circuito indicado na figura, informe se é verdadeiro (V) ou (F) falso o que se afirma abaixo sobre às medições de tensão elétrica. A seguir, assinale a alternativa que apresenta a sequência correta.

( ) É possível calcular a tensão V_AB de modo a estimar-se a leitura do voltímetro: desprezando eventuais erros, espera-se que V1 indique – 2 V. Essa indicação negativa mostra que o nó B apresenta um potencial elétrico maior que o nó A. No voltímetro digital, essa ligação resulta no sinal negativo antes da indicação do valor no display. Se um voltímetro analógico tivesse sido usado, ocorreria deflexão do ponteiro, o que poderia provocar danos ao mesmo. Isto seria evitado pela simples inversão dos pólos (+) e (-) do voltímetro V1 pelo operador do equipamento de medição.

( ) É possível calcular a tensão V_AB de modo a estimar-se a leitura do voltímetro: desprezando eventuais erros, espera-se que V1 indique 2 V. Essa indicação positiva mostra que o nó A apresenta um potencial elétrico maior que o nó B, portanto, os pólos (+) e (-) do voltímetro V₁ foram conectados corretamente pelo operador do equipamento de medição.

( ) O voltímetro é um equipamento de medição que deve ser sempre conectado em paralelo com o ramo onde deseja-se conhecer a tensão, de modo a estar submetido à mesma diferença de potencial que o ramo em questão.

( ) A resistência interna de um voltímetro deve ser muito alta, chegando a ser infinita no voltímetro ideal. Caso a resistência interna do voltímetro não seja consideravelmente maior que a resistência do circuito sob medição, a conexão do equipamento de medição ao circuito constituirá um novo ramo para a corrente, podendo alterar todos os dados de tensão e corrente no circuito e fornecendo leituras não confiáveis.
