Acerca da arquitetura de computadores Von Neumann, classifique as afirmativas abaixo em verdadeiro (V) ou falso (F). A seguir, assinale a alternativa que apresenta a sequência correta.

( ) O conteúdo de uma memória de leitura e escrita é endereçado pela sua posição, independentemente do tipo de dados nela contido.

( ) A execução de instruções ocorre de modo sequencial (exceto quando essa sequência é explicitamente alterada de uma instrução para a seguinte).

( ) Os dados e as instruções são armazenados em memórias separadas, assim aumentando a velocidade de processamentos, pois pode-se buscar ao mesmo tempo a instrução que será executada e um dado que será processado.

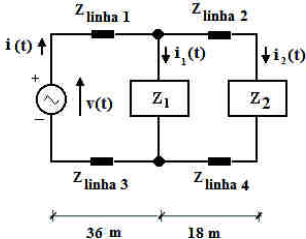

Considere o sistema monofásico a dois condutores, em corrente alternada senoidal, regime permanente, suprindo duas cargas de característica indutiva, com impedâncias Z1 e Z2, através de condutores não ideais. A carga 1 está localizada a aproximadamente 36m da fonte de suprimento. Já a carga 2 está um pouco adiante: a 18m da carga 1. Os quatro condutores utilizados nas conexões, que resultam nas impedâncias de linha apresentadas na figura, Z_{linha 1}, Z_{linha 2}, Z_{linha 3} e Z_{linha 4}, são provenientes da mesma bobina. Deste modo, apresentam mesma composição e mesma seção e transversal. Assim, informe se é verdadeiro (V) ou falso (F) o que se afirma abaixo e, a seguir, assinale a alternativa que apresenta a sequência correta.

( ) Como os condutores de interligação são não ideais, pode-se concluir que suas impedâncias devem ser consideradas na análise do circuito já que poderão provocar quedas de tensão e perdas de potência ativa e reativa.

( ) Observa-se que Z_{linha 1} = Z_{linha 3}, pois os cabos são iguais e de mesmo comprimento, já que ambos percorrem o mesmo trecho fonte-carga 1. Além disso, a perda de potência ativa total neste trecho de condutores de 36m será igual ao produto da soma das parcelas resistivas das duas impedâncias de linha, Z_{linha 1} e Z_{linha 3}, pelo quadrado do valor eficaz da corrente na carga 1, i1(t).

( ) Observa-se que Z_{linha 2} = Z_{linha 4}, pois os cabos são iguais e de mesmo comprimento, já que ambos percorrem o mesmo trecho carga 1 - carga 2. Além disso, a perda de potência reativa total neste trecho de condutores de 18m será igual ao produto da soma das parcelas reativas das duas impedâncias de linha, Zlinha 1 e Zlinha 3, pelo quadrado do valor eficaz da corrente na carga 2, i2(t).

( ) A fonte apresentada na figura é responsável pelo suprimento da potência ativa consumida pelas cargas 1 e 2, da potência reativa consumida pelas cargas 1 e 2, pela potência ativa consumida nas linhas de interligação do sistema e pela potência reativa fornecida pelas linhas de interligação do sistema.

A baixa resistência de aterramento, almejada para proteção e segurança das pessoas e das instalações elétricas, é influenciada, entre outras características, pela forma do eletrodo, por sua profundidade, pelo número e design de eletrodos e pela escolha adequada do material dos eletrodos de aterramento. Além de boa condutividade elétrica, busca-se materiais inertes à ação de ácidos e sais do solo, resistentes à corrosão e compatíveis com a cravação do solo. Neste sentido, considere os seguintes materiais:

I. Cobre.

II. Aço galvanizado à quente.

III. Alumínio

IV. Aço estanhado.

V. Latão.

VI. Aço cobreado.

VII. Aço inoxidável.

Das opções acima, os materiais admitidos pela NBR 5419: 2015 como eletrodos de aterramento cravados no solo são apenas os apresentados em

Em relação aos projetos de SPDA – Sistemas de Proteção contra descargas atmosféricas, normatizados pela NBR 5419: 2015, assinale a alternativa incorreta.

Em relação à terminologia utilizada nas medições, analise as afirmativas abaixo.

I. Sensibilidade é a razão entre a intensidade do sinal de saída ou resposta do instrumento e a intensidade do sinal de entrada da variável sob medição.

II. Exatidão é a medida do grau de concordância ou proximidade entre a indicação de um instrumento (valor medido) e o valor verdadeiro da variável sob medição.

III. Precisão é a medida do grau de reprodutibilidade da medida, isto é, para um determinado valor da variável, representa o grau de afastamento entre medidas sucessivas.

Está correto apenas o que se afirma em

A figura a seguir mostra um amplificador operacional configurado para funcionar como um filtro ativo. Sobre tal figura, classifique o que se afirma abaixo em verdadeiro (V) ou falso (F). A seguir, assinale a alternativa que apresenta a sequência correta.

( ) Trata-se de um filtro Butterworth passa-baixa de 1 polo.

( ) A frequência de corte é igual a 500 Hz.

( ) Para uma frequência de 60 Hz, o ganho de tensão é igual a 4.
