É incorreto afirmar que a Primeira Lei da Termodinâmica

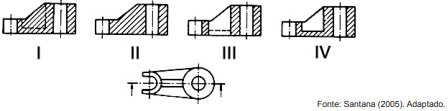

Observe a figura que apresenta quatro possíveis vistas de corte para uma mesma projeção ortográfica.

A vista que representa corretamente o corte indicado está representada na imagem

Em qual processo de soldagem a união é obtida pelo aquecimento dos materiais por um arco estabelecido entre um eletrodo não consumível de tungstênio e a peça; a proteção do eletrodo e da zona da solda é feita por um gás inerte (normalmente o argônio) ou mistura de gases inertes (Ar e Hélio); e metais de adição podem ser utilizados ou não?

Metais com elevada resistência mecânica são desejáveis para diversas aplicações. Dentre estas aplicações se destaca a aplicação estrutural, em que constantemente se buscam metais com melhores relações peso/ resistência.

Para um metal puro no estado recozido, não se tem aumento de resistência mecânica com o/a

Quando ligas ferro-carbono austenitizadas são resfriadas rapidamente (temperadas) até a uma temperatura relativamente baixa (na vizinhança da temperatura ambiente), é formada uma estrutura monofásica que não se encontra em equilíbrio.

Esta microestrutura é resultante de uma transformação sem difusão da austenita, corretamente denominada

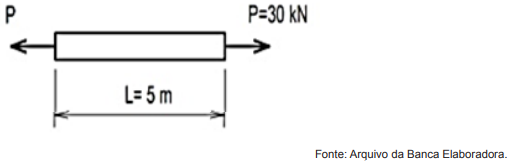

Observe a ilustração.

A Barra prismática tem seção transversal circular com diâmetro d = 10cm e está submetida a uma força axial de tração. É correto afirmar que esta barra está exposta à tensão de engenharia, em MPa, de

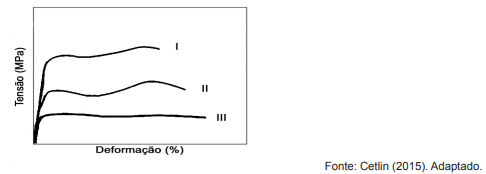

Observe o gráfico que apresenta curvas tensão x deformação dos aços ( I, II e II), em que a única diferença entre eles é a quantidade de carbono. Os ensaios de tração foram realizados com o mesmo conjunto de parâmetros.

A respeito dos Materiais I, II e III, é correto afirmar que

Observe a tabela abaixo que expõe valores de tensão e deformação obtidos, no regime elástico, em um ensaio de tração.

Com base nestes dados, é correto afirmar que o Módulo de elasticidade deste material, em GPa, é igual a

Nos motores de combustão interna de 4 tempos, o pistão desloca-se quatro cursos, isto é, quatro vezes, que correspondem a duas voltas do eixo do motor, para que se complete um único ciclo.

Observe as imagens da sequência de etapas que completam um ciclo de trabalho.

A sequência que apresenta a identificação correta dos tempos do curso, segundo a ordem da ilustração da esquerda para a direita, está indicada em

A corrosão é definida como sendo o ataque destrutivo e não intencional de um metal; esse ataque é eletroquímico e, normalmente, tem seu início na superfície do material. Um dos grandes problemas da corrosão metálica é sua proporção significativa em termos econômicos.

Sobre corrosão, informe se é verdadeiro (V) ou falso (F) o que se afirma.

( ) A corrosão intergranular ocorre preferencialmente no interior de grãos.

( ) A corrosão galvânica ocorre quando dois metais ou ligas que possuem composições idênticas são acoplados eletricamente, ao mesmo tempo em que são expostos a um eletrólito.

( ) A corrosão por pites é uma forma muito localizada de ataque por corrosão, onde pequenos pites ou buracos se formam no material. Normalmente, eles penetram para o interior do material a partir do topo de uma superfície horizontal, segundo uma direção praticamente vertical.

( ) Várias ligas metálicas, especificamente alguns aços, experimentam uma redução significativa na sua ductilidade e no seu limite de resistência à tração quando átomos de Hidrogênio (H) penetram no interior do material. Esse fenômeno é apropriadamente chamado de fragilização por Hidrogênio; os termos trincamento induzido pelo hidrogênio e trincamento sob tensão devido ao Hidrogênio também são algumas vezes usados.

A sequência correta é
