Existe uma rede seccionada com o objetivo de isolar o tráfego destinado a backup, tanto por segurança quanto por performance.

Essa rede, que utiliza protocolo SCSI, é identificada corretamente como

Preencha corretamente as lacunas do texto

Os _________________________ são constituídos de processadores, memórias e dispositivos de E/S. Os conceitos básicos sobre os quais todos os ________________________ são construídos são os processos, o gerenciamento de memória, o gerenciamento de E/S, o sistema de arquivos e a segurança.

A sequência que preenche corretamente as lacunas do texto está indicada em

O grande problema de trabalhar com o sistema binário é o grande número de dígitos para representar valores relativamente pequenos. A versão decimal requer um número menor de dígitos para representar os números de forma compacta. O sistema hexadecimal oferece a vantagem de serem compactos e também serem simples de conversão para números binários.

Nesse sentido, é correto afirmar que o número binário 110101 somado ao número hexadecimal ABC resulta no número em decimal

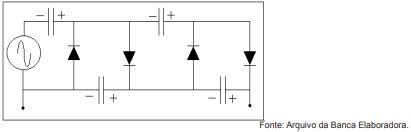

Diodos semicondutores e capacitores são dispositivos eletrônicos muito versáteis e de fácil utilização. Por esses motivos existe uma infinidade de aplicações para esses componentes.

O circuito correto representado na figura é

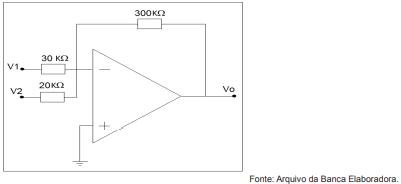

Ao se aplicar as tensões V1 = 30mV e V2 = 12mV no circuito apresentado a seguir, torna-se importante avaliar a tensão de saída Vo.

Considerando-se a figura apresentada, é correto afirmar que a tensão de saída Vo corresponde a

O refletômetro óptico no domínio do tempo – OTDR é um instrumento versátil e portátil amplamente utilizado para avaliar as características de um enlace instalado de fibras ópticas. Esse instrumento permite localizar eventos na fibra como a conexão por conectores ópticos, emendas por fusão e o final da fibra. Também consegue determinar a taxa de atenuação da luz ao longo da fibra, a perda nos conectores e nas emendas por fusão, dentre outras funções. O OTDR opera como um radar, injetando um pulso luminoso de curta duração na fibra em teste e analisando o sinal recebido por reflexão.

É correto afirmar que o princípio de operação do OTDR se baseia em

A propagação de ondas eletromagnéticas em um meio ilimitado e sem perdas, considerando-se a presença de obstáculos, pode ser entendida por meio do princípio de Huygens. As chamadas zonas de Fresnel são entendidas como consequência do princípio de Huygens.

Sobre esse tema, avalie o que se afirma.

I. Para diferentes valores de frequência de operação, têm-se diferentes valores de atenuação para um mesmo obstáculo dentro da primeira zona de Fresnel.

II. A primeira zona de Fresnel corresponde ao lugar geométrico de todos os pontos no qual a diferença do caminho do sinal direto e do sinal refletido é igual a um comprimento de onda.

III. As diferentes zonas de Fresnel são representadas por elipsoides com mesmo comprimento do eixo maior (horizontal) e variando a espessura do elipsoide com o tamanho do eixo menor (vertical).

IV. Teoricamente o espaço de propagação é considerado livre de obstáculos quando menos de 0,6 do raio da primeira zona de Fresnel, abaixo da linha de visada, não é invadido por nenhum obstáculo ao longo do percurso.

Está correto apenas o que se afirma em

Para o estudo das características mais importantes na propagação da onda direta no espaço livre, localizam-se duas antenas isotrópicas suficientemente afastadas a fim de que os campos estejam na região de irradiação (região de campo distante). A partir daí é elaborada a expressão da potência recebida nos terminais da antena de recepção, em função da distância até o transmissor, da frequência do sinal e da potência transmitida (entregue nos terminais da antena de transmissão). A expressão é conhecida como fórmula de Friis, que serve de base para o cálculo de um enlace operando em frequências elevadas. Com essa expressão aparece o conceito de “Atenuação no Espaço Livre”. A expressão da atenuação no espaço livre também pode ser apresentada em dB.

Sobre esse tema, avalie o que se afirma.

I. Se a frequência do sinal dobra de valor, a atenuação no espaço livre aumenta de 6 dB.

II. A atenuação no espaço livre não representa uma perda no sentido da dissipação da energia eletromagnética em forma de calor.

III. Se a distância entre as antenas de transmissão e de recepção aumenta de 10 vezes, a atenuação no espaço livre aumenta em 20 dB.

IV. A atenuação no espaço livre se refere à comparação entre o sinal recebido pelo uso de antenas reais, com ganhos conhecidos, e por antenas isotrópicas.

Está correto apenas o que se afirma em

Um enlace de rádio em micro-ondas opera na frequência de 3 GHz e tem um comprimento total de 10 km. O enlace ocorre sobre terra plana, sem obstruções, e é sujeito à reflexão no solo, que pode ser considerado como um condutor perfeito nessa frequência. As duas antenas estão à mesma altitude e a 10 metros de altura em relação ao ponto de reflexão no solo (no meio do enlace, em terra plana). Nessas condições, a diferença dos caminhos percorridos pela onda direta e pela onda refletida é de 0,02 metros somente. A propagação ocorre em condições semelhantes ao vácuo. A diferença correta de fase (em graus) entre o sinal recebido pela onda direta e pela onda refletida é igual a

As antenas filamentares dos tipos Yagi-Uda e Log-periódica são construídas por conjuntos de dipolos montados em um conjunto coplanar. Apesar disso, são antenas com características geométricas e elétricas bem distintas.

Sobre esse tema, avalie o que se afirma.

I. As antenas Log-periódicas podem oferecer larguras de banda muito superiores às das antenas YagiUda.

II. As antenas Log-periódicas podem oferecer valores de diretividade máxima bem superiores às antenas Yagi-Uda.

III. Nas antenas Log-periódicas todos os dipolos recebem alimentação da fonte e na antena Yagi-Uda somente um dos dipolos é alimentado pela fonte.

IV. A antena Log-periódica segue um padrão para os comprimentos dos elementos, espaçamento entre eles e diâmetro dos elementos, que aumentam logaritmamente.

É correto apenas o que se afirma em
