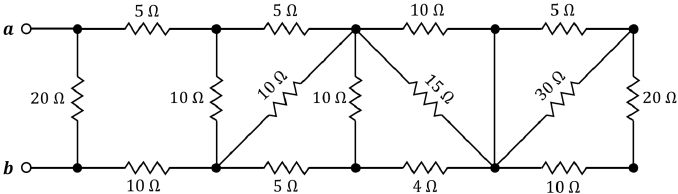

O circuito elétrico indicado na sequência é composto por resistores cujas resistências elétricas estão indicadas na figura abaixo.

A resistência equivalente do circuito vista dos terminais a e b é igual a:

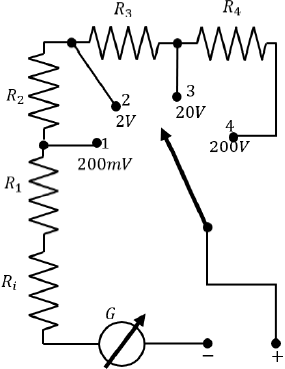

Para o voltímetro analógico da figura abaixo, considere que o galvanômetro de bobina móvel tem uma corrente de fundo de escala de 1 mA e resistência interna !$ Ri !$ de 10 !$ \Omega !$.

As tensões apresentadas na figura indicam os valores máximos de medição para cada ponto de medição.

Supondo que a incerteza relativa de medição seja 3% do fundo de escala para cada uma das opções, a maior incerteza absoluta de medição será obtida quando for selecionado o ponto:

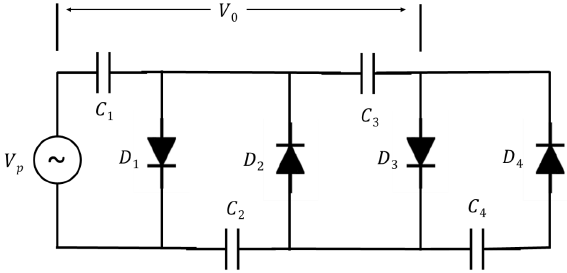

O circuito abaixo apresenta uma das aplicações dos diodos. A tensão V_p representa o valor de pico de um sinal senoidal com frequência igual a 60 Hz.

Em condições ideais, e após estar ligado por um grande período de tempo, a tensão nos capacitores C1 e C3, indicada na figura como V₀, tem seu módulo igual a:

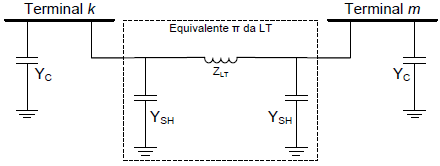

A figura abaixo representa uma Linha de Transmissão (LT) que interliga o barramento k ao barramento m. A linha está representada pelo seu modelo π (pi) equivalente. Além dos barramentos e da LT, o sistema elétrico ainda possui bancos de capacitores conectados às barras.

Sabendo que Y_C representa a admitância dos bancos de capacitores conectados às barras, Z_LT representa a impedância série da linha e que Y_SH representa a admitância paralelo da linha de transmissão. Assinale a opção que representa o elemento Y(1,1) (elemento da primeira linha e primeira coluna) da matriz admitância nodal.

Os dispositivos de proteção à corrente diferencial-residual (ou, simplesmente, dispositivos DR) tem por finalidade seccionar a alimentação de instalações elétricas quando a corrente de fuga detectada for superior a um limiar pré-estabelecido.

Nesse sentido, analise as afirmativas a seguir:

I. O uso de dispositivos DR não dispensa, em nenhuma hipótese, o uso de condutor de proteção.

II. O circuito magnético dos dispositivos DR deve envolver todos os condutores da instalação elétrica.

III. Todos os tipos de dispositivos DR são capazes de detectar correntes diferenciais-residuais contínuas e alternadas.

IV. O uso de dispositivos DR com corrente diferencial-residual nominal superior a 30 mA é reconhecido como proteção adicional contra choques elétricos.

Está correto apenas o que se afirma em:

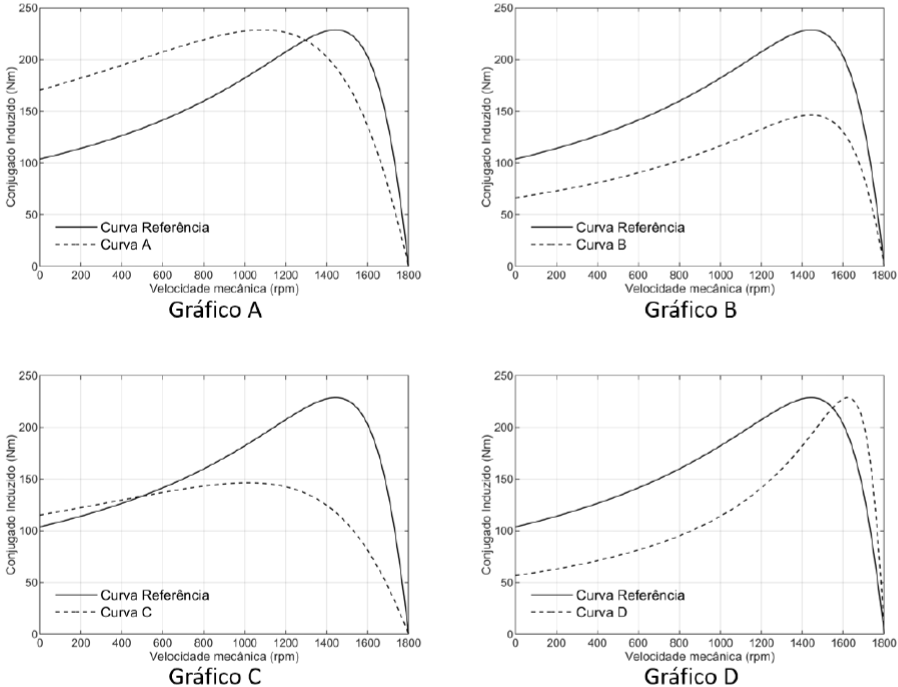

Analise os gráficos a seguir.

Considere um motor de indução trifásico que apresenta uma curva de referência da sua característica de conjugado em função da velocidade cujo máximo é 230 Nm. Se apenas a resistência do rotor do motor for aumentada, assinale a opção que indica qual gráfico indica uma curva característica de conjugado para esta situação.

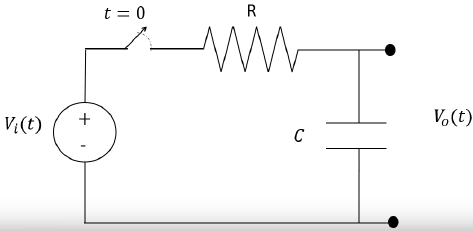

O circuito mostrado na figura a seguir é composto por um elemento resistivo e outro capacitivo ligados a uma fonte de tensão contínua.

Considere !$ V_i(t) \, = \, A !$ para todo !$ t !$ e que o capacitor está completamente descarregado para !$ t \, < \, 0 !$. A chave do circuito é fechada no intante quando !$ t \, = \, 0 !$ e permanece fechada para !$ t \, > \, 0 !$. A função que descreve a tensão de saída !$ V_0(t) !$ para !$ t \, \ge \, 0 !$ é dada por:

Sobre conversores Analógico/Digital, analise as afirmativas abaixo:

I. Vários importantes tipos de conversores Analógico Digital possuem conversores Digital Analógico como parte do seu circuito.

II. Os conversores tipo flash são os mais rápidos comparados com as outras topologias, mas requerem um número elevado de componentes eletrônicos em seu circuito.

III. O tempo de conversão de um conversor Analógico Digital do tipo Rampa varia de acordo com a magnitude do sinal que está sendo convertido.

Está correto apenas o que se afirma em:

O Sistema Elétrico Brasileiro pode ser caracterizado como um sistema hidro-termo-eólico de grande porte com predominância de usinas hidrelétricas centralizadas longe dos centros de consumo. A conexão das fontes geradoras aos centros de carga é realizada por uma extensa malha de transmissão que, por estar exposta às intempéries, é suscetível a falhas.

Neste contexto, a figura a seguir representa uma linha de transmissão submetida a um curtocircuito bifásico-terra.

Considerando as impedâncias de falta e ao solo nulas, sabendo que V^th é a tensão de sequência positiva e que as impedâncias nas sequências zero, positiva e negativa são: Z⁰, Z¹ e Z², respectivamente, assinale a opção correta a respeito das correntes de fase:

A rigidez dielétrica de um material isolante corresponde ao campo elétrico máximo que pode ser aplicado nele sem que as suas propriedades dielétricas sejam perdidas. Caso haja a aplicação de um campo elétrico mais intenso que esse nível, o meio isolante passa por um processo chamado de ruptura da rigidez dielétrica, que o torna um meio condutor.

Considere, então, um capacitor esférico cujas placas interna e externa possuam raios iguais a, respectivamente, 1 mm e 5 mm. A permissividade elétrica do dielétrico que preenche o espaço entre as placas do capacitor é igual a !$ 5\varepsilon_0 !$, onde !$ \varepsilon_0 !$ corresponde à permissividade elétrica do vácuo e é aproximadamente igual a 8,854×10^-12 F/m.

Se a rigidez dielétrica desse material isolante vale 5000 kV/m, a opção que indica a máxima tensão à qual este capacitor pode ser submetido é:
