Com base nas operações de um motor de combustão interna, o funcionamento padrão correto é:

Uma amostra de aço SAE 1060 foi aquecida acima da temperatura de austenitização, mantida por tempo suficiente para transformação completa e resfriada, conforme indicado na curva TT abaixo.

Fonte: elaborado pela banca.

Com base nas informações e gráfico acima, é correto afirmar que a microestrutura obtida após este tratamento térmico é de 100%

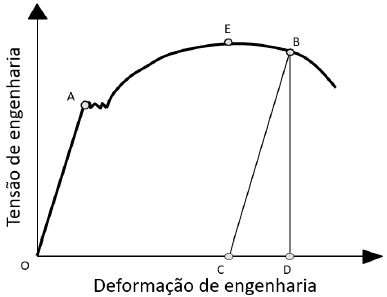

Analise o gráfico abaixo.

Fonte: elaborado pela banca.

Com base no gráfico tensão de engenharia x deformação de engenharia acima, obtido por meio de um ensaio de tração, é correto afirmar que:

Associe as colunas relacionando as vistas frontais (elevação) com as vistas de cima (planta) correspondente.

Vistas frontais (elevação)

Vistas de cima (planta)

Fonte: adaptado de SANTANA, 2005.

A sequência correta dessa classificação é:

Associe as colunas relacionando as perspectivas com as respectivas projeções ortográficas.

PERSPECTIVAS

(1)

(2)

(3)

PROJEÇÕES

( )

( )

( )

Fonte: adaptado de SANTANA, 2005.

A sequência correta dessa classificação é:

Fonte: adaptado de encr.pw/iziyL, acessado em 22 de abril de 2022.

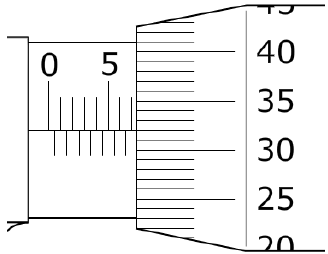

A imagem acima ilustra uma medição realizada com o auxílio de um micrômetro (0-25 mm). A medida indicada na imagem é de

Quanto ao processo de fabricação por fundição, informe verdadeiro (V) ou falso (F) para as assertivas abaixo e, em seguida, marque a opção que apresenta a sequência correta.

( ) A cristalização ocorre no início da solidificação do metal líquido e se dá com a formação de estruturas dendríticas. A solidificação ocorre do centro das peças fundidas para a periferia devido ao gradiente de resfriamento.

( ) O massalote tem o objetivo de controlar a rugosidade superficial das peças fundidas por meio de sua penetração nas paredes dos moldes, com o objetivo de homogeneizar a superfície tapando os poros.

( ) O carbono presente em ligas ferro-carbono tende a ligar-se com o oxigênio na fase inicial da fundição, quando o metal ainda está líquido, formando CO e CO₂.

No processo de fabricação por usinagem, dá-se o nome de aresta postiça quando ocorre o fenômeno do material usinado se acumular na superfície de saída da ferramenta, passando a desempenhar o papel de aresta de corte.

Neste contexto, é correto afirmar que:

Nos processos de fabricação por usinagem a quebra de cavaco tem o objetivo de evitar o “enrolamento” do cavaco na ferramenta e diminuir o tempo de contato entre o cavaco e a ferramenta, para reduzir a transferência de calor. O aumento da capacidade de quebrar o cavaco, para materiais não tenazes em excesso, por ser obtido com a(o)

Indique a opção que completa corretamente a lacuna da assertiva a seguir.

Os processos de união que utilizam metal de adição com ponto de fusão inferior ao do metal base a ser soldado são definidos como processos de soldagem __________. O processo é realizado em temperaturas tais que as peças a serem soldadas não sofre nenhuma fusão, somente o metal de adição.
