Assinale a alternativa na qual existe uma oração subordinada substantiva objetiva direta.

São fontes de geração de energia elétrica renováveis:

1. Hidroelétrica

2. Nuclear

3. Biogás

4. Térmica a carvão mineral

Assinale a alternativa que indica todas as afirmativas corretas.

Um sistema digital possui 4 entradas (A, B, C e D) e uma saída Y.

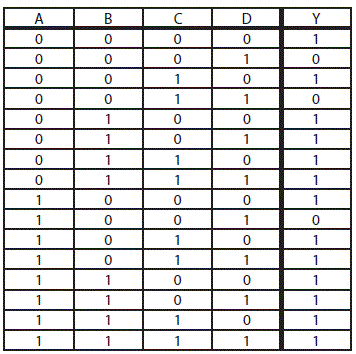

Considere a tabela da verdade abaixo:

Qual a mínima expressão que descreve o sistema?

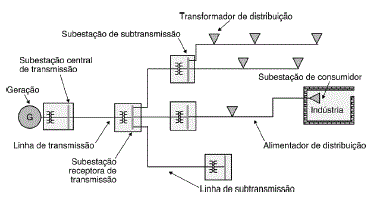

A figura abaixo mostra um diagrama simplificado do sistema elétrico de potência.

_{Fonte: MAMEDE, João Filho; Instalações Elétricas Industriais. – Rio de Janeiro: LTC, 2017.}

Analise as afirmativas abaixo:

1. O alimentador de distribuição faz referência aos condutores da distribuição primária.

2. As subestações de subtransmissão fazem a interface entre a transmissão e a distribuição secundária.

3. Os transformadores de distribuição fazem a interface entre a transmissão e a distribuição primária.

Assinale a alternativa que indica todas as afirmativas corretas.

Um amperímetro analógico possui escala de 0 a 20 A. Sabendo que a classe de precisão dele é igual a 0,5 e que o operador está medindo um valor de 15 A, qual a faixa de valores reais da medida?

Assinale a alternativa correta com relação aos critérios para divisão de circuitos em instalações elétricas de baixa tensão.

Analise as afirmativas abaixo com relação à coordenação e proteção contra sobrecarga e curto-circuito.

1. Ao colocar um fusível em série com um disjuntor termomagnético, a seletividade é garantida quando a curva tempo É correta apenas a afirmativa 1. corrente dos dispositivos não se cruzarem.

2. Quando a corrente de curto-circuito for maior que a corrente de ruptura de um disjuntor, recomenda-se a utilização de um fusível em série com o disjuntor.

3. Quando for colocado um fusível em série com um disjuntor, este sempre deverá estar a jusante daquele.

Assinale a alternativa que indica todas as afirmativas corretas.

O fator de potência de uma dada instalação elétrica foi medido e contatou-se o valor de 0,6 indutivo.

Sabendo que na condição medida a potência aparente foi de 25 kVA, qual deve ser a potência reativa capacitiva a ser instalada para aumentar o fator de potência para a unidade?

A figura abaixo mostra uma subestação modular metálica com entrada subterrânea.

_{Fonte: MAMEDE, João Filho; Instalações Elétricas Industriais. – Rio de Janeiro: LTC, 2017.}

Analise as afirmativas abaixo.

1. Há um problema de execução no projeto da subestação, pois não é recomendado deixar sobra de fiação na caixa de passagem.

2. A medição de tensão e corrente é realizada no lado de alta tensão.

3. Caso a chave seccionadora do primeiro transformador seja aberta, o segundo transformador irá deixar de funcionar.

Assinale a alternativa que indica todas as afirmativas corretas.

Assinale a alternativa correta.
