No circuito da figura acima, a tensão aplicada na entrada é representada na forma fasorial, em módulo e fase, por V_i = 40 V \( \angle \) 45º. A tensão fasorial de saída (\( V_o \)), em Volts, é:

Após o dimensionamento dos circuitos de uma instalação elétrica no esquema de aterramento TN, o projetista verificou que, em um determinado circuito, a proteção contra contatos indiretos não se verificou. A medida que NÃO soluciona o problema apresentado é a(o):

Um técnico, ao realizar a manutenção de uma instalação elétrica de baixa tensão, não se preocupou em verificar se os circuitos dessa instalação estavam adequadamente distribuídos entre as fases. Após algum tempo de uso da instalação, ocorreu o rompimento do fio neutro do alimentador do quadro de onde saem os circuitos terminais, provocando a queima de um equipamento. Uma possível causa desta queima é o surgimento de:

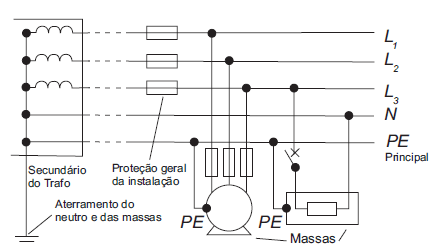

As ligações dos condutores fase, neutro e de proteção, mostradas na figura acima, estão de acordo com as prescrições da norma brasileira NBR 5410 e caracterizam o esquema de aterramento de sistemas elétricos trifásicos do tipo:

De acordo com a NBR 5410, no esquema TN-S de proteção contra contatos indiretos, deve ser previsto, nos quadros de distribuição parciais, um terminal (ou barra) de aterramento, onde NÃO devem ser ligados os condutores de:

Considere as afirmações a respeito de esquemas de aterramento.

I - Os dispositivos de proteção diferencial residual (DR) podem ser empregados quando a instalação tem esquema de aterramento do tipo TN-C.

II - Quando a instalação tem como esquema de aterramento o do tipo TN, é possível proteger o usuário somente com o uso do disjuntor.

III - Quando a instalação tem como esquema de aterramento o do tipo TT, é impossível proteger o usuário somente com o uso do disjuntor.

Está(ão) correta(s) a(s) afirmação(ões):

Os dispositivos de controle responsáveis pela estabilização da corrente em um nível adequado ao projeto das lâmpadas de descargas são os:

Os disparadores magnéticos utilizados em disjuntores termomagnéticos possuem a função de proteção contra:

A chave estrela-triângulo é muito utilizada para a partida de motores, dado o seu custo reduzido, praticidade e outras vantagens. Para um motor que pode ser ligado nas configurações estrela e triângulo, a utilização desta chave pode reduzir a corrente de partida:

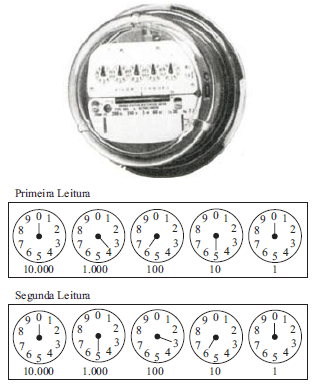

O medidor de energia elétrica ativa da figura abaixo possui constante própria de multiplicação igual a 3. Duas leituras foram realizadas em momentos diferentes, conforme indicam as posições dos ponteiros.

O consumo de energia, em kWh, no período entre as duas leituras, foi de:
