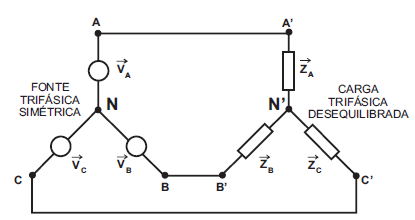

A tensão de deslocamento de neutro \( (\vec{V}_{NN}=\vec{V}_N-\vec{V}_N) \) para o sistema trifásico representado acima, composto por uma fonte simétrica e uma carga desequilibrada, ligada a três fios (neutro da fonte desconectado do neutro da carga), é dada por:

Em um circuito trifásico equilibrado, cuja seqüência de fase é abc, a tensão entre a fase a e o neutro é \( V_{an}=110 \angle -\alphaºV \), conforme mostra o diagrama fasorial acima. Considerando \( \sqrt{3}\cong 1,73 \), as tensões, em Volts, entre as fases, respectivamente, são:

Um motor monofásico de 3 HP (considere 1 HP = 740 W) está conectado a uma fonte de 200 Volts rms. Possui um fator de potência 0,5 atrasado e um rendimento de 60%. O valor da corrente elétrica requerida da fonte, em Ampères rms, é:

Uma condição que coloca em risco a integridade física dos equipamentos na operação de transformadores em paralelo, ou seja, na interligação de seus primários e de seus secundários em regime de trabalho, é quando há:

Uma pequena usina geradora industrial alimenta 10 kW de aquecedores (FP=1) e uma carga puramente indutiva cuja potência é 17 kVAr. Qual a potência, em kVAr, do banco de capacitores a ser instalado para aumentar o fator de potência (FP) para 0,707 \( (\approx \sqrt{2}/2) \) indutivo?

Uma maneira correta para determinar a tensão eficaz V_AB=V_A-V_B, entre os terminais A e B do circuito elétrico da figura acima, é:

Uma determinada carga elétrica, considerada essencial, é alimentada através de um equipamento tipo no-break em série com um conversor CC/CA de potência e tensão nominais no lado CC de 12 kVA e 120 Vcc, respectivamente. Sabe-se que a capacidade do banco de baterias é de 25 Ah e que, após a falta de energia, ele supre uma carga igual à carga nominal do conversor. O tempo máximo, em minutos, para que o sistema de geração auxiliar entre em operação, de modo a evitar o desligamento da carga, é:

No circuito da figura acima, depois de permanecer muito tempo na posição 1, a chave é colocada na posição 2 no instante t = 0. Considerando que o capacitor C estará descarregado em um tempo igual a cinco constantes de tempo do circuito, o valor de t, em segundos, para o qual o capacitor estará descarregado é:

O resistor de carbono representado na figura acima tem as faixas coloridas indicadas na tabela. Segundo o código de cores e valores de resistores, a resistência, em ohms, do resistor está compreendida entre os valores:

Uma fonte de tensão senoidal, cuja tensão é \( v(t)=V_osen(377t)\,volts \), alimenta uma carga em regime permanente. A corrente fornecida pela fonte é dada pela expressão \( i(t)=I_o sen(377t+0,5)\, Ampéres \). A carga é uma:
