Desenhando com o AutoCad 2012, na confecção de elementos como paredes e barramentos elétricos, por exemplo, pode-se otimizar o tempo, utilizando um comando que permite criar linhas paralelas compostas de maneira bem simples. Esse comando é

A interseção de um cone reto por um plano perpendicular ao eixo apresenta como seção resultante um(a)

A NBR 8402:1994 (Execução de caracter para escrita em desenho técnico) estabelece proporções e dimensões para os caracteres de escrita. A base, a partir da qual são realizadas essas proporções, é a

Em determinado desenho no qual a escala não está indicada, há uma medida cuja cota é 10,00 m. Medindo com uma régua milimetrada, verificou-se que seu valor era 10,0 cm. Portanto, esse desenho está em escala

De acordo com a NBR 10582:1988 (Apresentação da folha para desenho técnico), quando o espaço para texto é colocado à direita da folha, sua largura, em milímetros, deve ser, no mínimo,

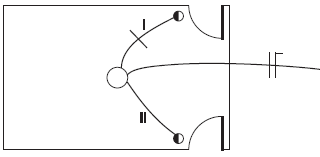

Considere a NBR 5444:1989 (Símbolos gráficos para instalações elétricas prediais) e os elementos abaixo, parte de uma instalação elétrica predial de 127 V, para responder à questão.

O diagrama unifilar completo para o eletroduto II é

Considere a NBR 5444:1989 (Símbolos gráficos para instalações elétricas prediais) e os elementos abaixo, parte de uma instalação elétrica predial de 127 V, para responder à questão.

O diagrama unifilar completo do eletroduto I é

Considere a NBR 5444:1989 (Símbolos gráficos para instalações elétricas prediais) e o croqui a seguir, que representa parte de uma instalação elétrica predial de 127 V, para responder à questão.

No eletroduto II, os condutores são os apresentados em

Considere a NBR 5444:1989 (Símbolos gráficos para instalações elétricas prediais) e o croqui a seguir, que representa parte de uma instalação elétrica predial de 127 V, para responder à questão.

No eletroduto I, passam os condutores apresentados em

Considere a NBR 5444:1989 (Símbolos gráficos para instalações elétricas prediais) e o croqui a seguir, que representa parte de uma instalação elétrica predial de 127 V, para responder à questão.

O quadro geral de luz e força, embutido, deve ser representado por
