A peça apresentada em perspectiva na figura foi fabricada a partir do processo de fundição. Quais são as vistas ortográficas dessa peça quando representada em desenho técnico, no primeiro diedro, se aplicado o corte total longitudinal?

Dada a perspectiva na figura acima, qual é a representação das vistas ortográficas no primeiro diedro, considerando os furos da base como passantes?

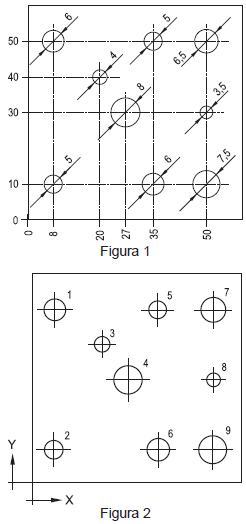

A NBR 10126:1987 prevê a cotagem por elemento de referência (Figura 1) e a cotagem por coordenadas (Figura 2). Segundo essa norma, a cotagem por coordenadas, em alguns casos, se torna mais prática do que a cotagem por elemento de referência.

Com base nessa norma, as coordenadas resultantes da transformação da cotagem por referência da Figura 1 na cotagem por coordenadas da Figura 2 estão representadas em:

A perspectiva representada na figura é conhecida em desenho técnico como perspectiva

A NBR 6409:1997 estabelece os princípios gerais para a indicação das tolerâncias de forma, orientação, posição e batimento, e, ainda, as definições geométricas apropriadas. A figura representa a vista frontal de uma bucha onde é, segundo essa norma, aplicado o símbolo da tolerância de posição.

A informação contida no símbolo aplicado à superfície externa da bucha representa a tolerância de 0,01 mm para o(a)

A NBR 6158:1995 estabelece o sistema de tolerâncias e ajustes aplicados em desenho técnico mecânico. A cota da figura está representada com base nessa norma. A informação prescrita na cota é que

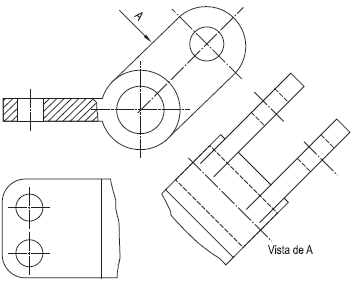

A NBR 10067:1995 fixa a forma de representação aplicada em desenho técnico. A figura abaixo representa as vistas ortográficas desenvolvidas no primeiro diedro, segundo essa norma.

As vistas são representadas de acordo com os seguintes critérios:

I - A vista de A foi assim representada com o objetivo de apresentá-la em verdadeira grandeza.

II - A vista de A é denominada vista lateral em posição oblíqua.

III - A vista de A foi projetada em um plano auxiliar de projeção.

IV - A vista de A foi representada parcialmente para não atingir a vista superior.

São corretas as afirmações

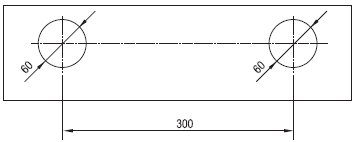

A NBR 8196:1999 fixa as condições exigíveis para o emprego de escalas e suas designações em desenhos técnicos. Ao medir o desenho em escala representado na figura por meio de uma régua milimetrada, identifica-se, para a distância entre centros dos furos, 60 mm, e, para o diâmetro de cada furo, 12 mm.

Segundo essa norma, esses resultados indicam que o desenho foi elaborado na escala

De acordo com a NBR 8403:1984, que fixa os tipos e o escalonamento de larguras de linhas para uso em desenhos técnicos e documentos semelhantes, a linha denominada “traço dois pontos estreita”, conforme ilustra a figura abaixo, tem sua aplicação

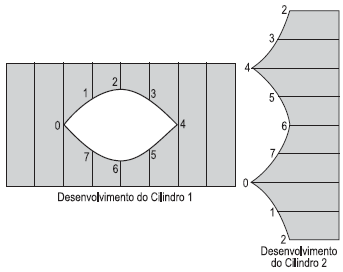

A figura representa o desenvolvimento de duas chapas de onde serão gerados dois dutos cilíndricos 1 e 2, que serão montados formando uma interseção entre eles.

Entre as opções abaixo, qual representa essa interseção?
