Considere a instalação elétrica da sala abaixo.




O trecho XY representa o esquema elétrico de ligação de um interruptor

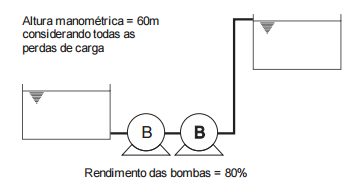

Considere o sistema de recalque de um edifício a seguir.


O projeto do sistema de recalque para o consumo de 72 m³ diários prevê a instalação de duas bombas centrífugas iguais, ligadas em série, que devem funcionar 5 horas por dia. A especificação da potência de cada bomba é

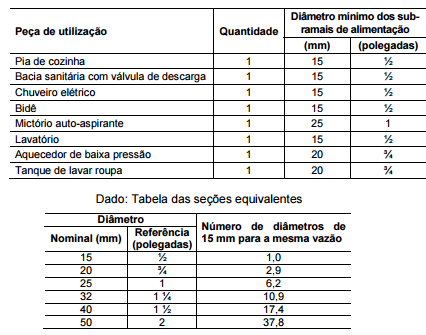

O projeto das instalações hidráulicas de água fria prevê a instalação das peças de utilização, conforme a tabela abaixo.

Conforme o método do consumo máximo, o dimensionamento do diâmetro do ramal, em mm, que deve alimentar todas as peças de utilização, é

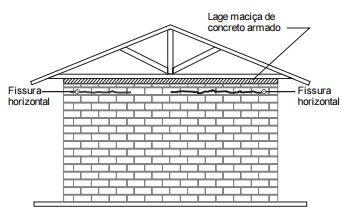

Considere a parede de alvenaria abaixo.


Uma das patologias em construções é a presença de fissuras horizontais no topo das paredes de alvenaria. A causa provável dessa patologia é

Considere a viga da figura, cujo material apresenta módulo de elasticidade de 200 GPa e seção transversal retangular com base de 10 cm e altura de 25 cm.

A reação no apoio B é

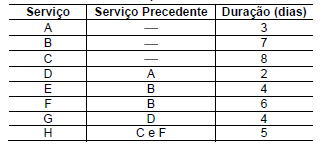

Considere os serviços da reforma de uma residência apresentados na tabela abaixo.




Para informar ao cliente a duração da reforma, optou-se pela montagem de um cronograma PERT-CPM. A duração mínima para a conclusão da reforma indicada pelo planejamento, em dias, é

Considere a composição de insumos para a execução de revestimento de gesso.
Após análise dessa composição e com o intuito de redução de custos, o empreiteiro obteve um desconto de 18% na compra do gesso. Nessas condições, a redução percentual do custo unitário da aplicação do revestimento com gesso é, em %,

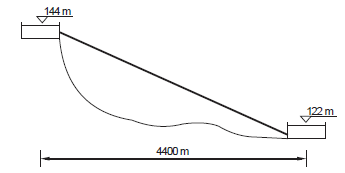

Considere uma adutora que interliga dois reservatórios distanciados entre si 4 400 m e que possui vazão média de 200 litros por segundo.
Os níveis médios de água nesses reservatórios correspondem às cotas altimétricas de 144 m e 122 m, respectivamente. Para se obter o menor diâmetro para a adutora,

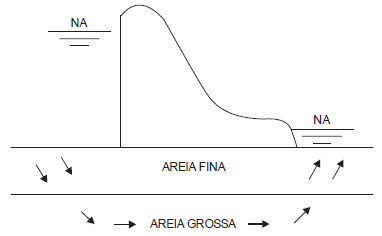

Considere a barragem a seguir construída sobre uma camada de areia fina sobreposta a um sedimento de areia grossa.
A água do reservatório se infiltrará pelas fundações, preferencialmente percorrendo na horizontal pela areia grossa e emergirá a jusante pela areia fina. Caso o gradiente hidráulico atinja o valor crítico durante o movimento ascendente da água, a areia

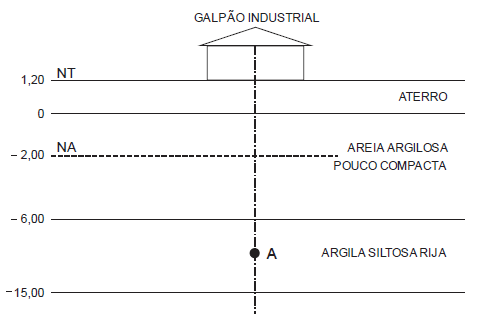

Pretende-se construir, no perfil geotécnico esquematizado abaixo, um aterro extenso e um galpão industrial.
Dados: − Acréscimo de tensão no ponto A devido à construção do galpão industrial: 50,2 kPa − Peso específico do aterro = 18,50 kN/m³ − Peso específico da areia argilosa acima do nível d'água (NA) = 16,50 kN/m³ − Peso específico da areia argilosa abaixo do nível d'água (NA) = 18,00 kN/m³ − Peso específico da argila siltosa = 19,0 kN/m³ A tensão efetiva final, após a construção do galpão, no ponto A situado na cota − 10 m é, em kPa,
