A figura a seguir apresenta uma broca do tipo W.

Essa broca deve ser utilizada para realizar furos em:

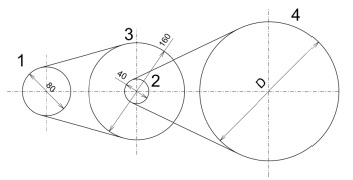

A figura a seguir ilustra, esquematicamente, um conjunto redutor de velocidade formado por quatro polias.

Dimensões em mm
Nesse conjunto, o primeiro estágio é composto pelas polias 1 (motriz) e 2 (movida), que possuem diâmetros de 80mm e 160 mm, respectivamente. O segundo estágio é composto pelas polias 3 (motriz) e 4 (movida). A polia 3 possui diâmetro de 40 mm.
Sabendo que o eixo motor desenvolve 4.000 rpm e que a velocidade final do conjunto é de 400 rpm, o diâmetro da polia 4 vale

A figura a seguir apresenta um rolamento ligado a um eixo.

Para retirar o rolamento desse eixo, deve-se utilizar

A figura a seguir apresenta uma trinca em uma peça de ferro fundido.

Sabendo que a peça será recuperada por meio de soldagem, assinale a opção que apresenta uma medida necessária para a realização desse reparo.

A figura a seguir apresenta o ciclo teórico de refrigeração por compressão de vapor.

A respeito desse ciclo, analise as afirmativas a seguir.

I. O processo 1-2 ocorre no compressor; trata-se de um processo isotérmico.

II. O processo 2-3 ocorre no condensador; trata-se de um processo de rejeição de calor do refrigerante para o meio de resfriamento à pressão constante.

III. O processo 3-4 ocorre no condensador; trata-se de uma expansão irreversível à entalpia constante.

Está correto o que se afirma em:

Sobre a montagem de equipamentos mecânicos, analise as afirmativas a seguir.
I. Na montagem peça a peça, a atividade é usualmente executada sobre bancadas e, como todas as peças já se encontram ajustadas, consiste apenas em uni-las ordenadamente. II. Na montagem em série, não é necessária a utilização de esquemas de montagem. III. A montagem de conjuntos mecânicos deve ser iniciada, preferencialmente, das peças maiores para as peças menores.
Está correto o que se afirma em

Assinale a opção que apresenta um tipo de manutenção em máquina de caráter não planejado.

Assinale a opção que apresenta uma vantagem da aplicação da manutenção preventiva na atividade industrial.

Relacione as bombas hidráulicas às respectivas medidas de manutenção.
1. Bomba rotativa de palheta 2. Bomba linear de pistão axial 3. Bomba rotativa de engrenagem
( ) troca do conjunto rotativo com a queda de rendimento e manter o óleo sempre limpo e isento de água. ( ) troca de todo o conjunto, que se desgasta com o tempo. ( ) troca apenas dos elementos desgastados e manter o óleo sempre limpo e sem água.
Assinale a opção que mostra a relação correta, de cima para baixo.

Variadores e redutores de velocidades podem ser compostos por uma grande variedade de engrenagens que requerem atenção especial no seu uso e manutenção.
Sobre o uso e manutenção de engrenagens, analise as afirmativas a seguir.
I. As superfícies dos dentes das engrenagens devem sempre ser mantidas lubrificadas e, se possível, com excesso de óleo para eliminar todo o atrito gerado pelo contato entre os dentes. II. É permitido algum desgaste nos eixos e entalhes dos dentes das engrenagens. III. Depósitos sólidos, no fundo das caixas de engrenagens, devem ser removidos prontamente, ou seja, antes de entrar em circulação.
Está correto o que se afirma em:
