Com relação aos objetivos da Política Federal de Saneamento Básico, previstos na Lei nº 11.445, assinale V para a afirmativa verdadeira e F para a falsa.
( ) Contribuir para o desenvolvimento nacional, a redução das desigualdades regionais e a inclusão social. ( ) Utilizar indicadores epidemiológicos e de desenvolvimento social no planejamento, implementação e avaliação das suas ações de saneamento básico. ( ) Adotar a bacia hidrográfica como unidade de referência para o planejamento das ações de saneamento básico.
As afirmativas são, respectivamente,

Em um levantamento topográfico, certo ângulo de visada teve um rumo de 40° 15' SE.
O azimute desse ângulo é de

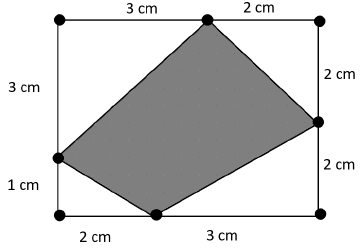

Observe o desenho a seguir, que se encontra na escala 1:100, e no qual estão indicadas as medidas dos segmentos limitados pelos pontos.


A área real do quadrilátero hachurado é de

A figura a seguir mostra um símbolo utilizado em um desenho topográfico.

Este símbolo indica

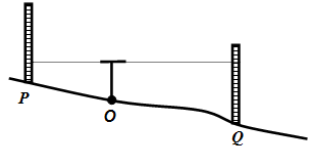

Em um nivelamento geométrico o topógrafo, instalado no ponto O, realizou visadas com o nível para miras situadas nos pontos P e Q, conforme ilustrado na figura a seguir, obtendo as leituras de 0,60 e 1,50, respectivamente.


Sabendo-se que a altura do instrumento vale 1,20 e que a cota no ponto O é de 728,50m, as cotas nos pontos P e Q valem, respectivamente,

Uma curva circular de uma estrada tem seu ponto inicial (PC) na estaca 142 + 5,00, adotando-se o estaqueamento padrão de 20m. O raio da curva vale 80m e seu desenvolvimento total mede 45m.
Com base nessas informações, pode-se dizer que a estaca do seu ponto final PT será denotada por

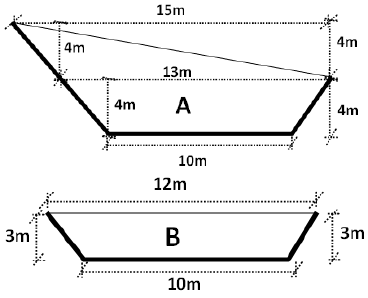

As figuras A e B a seguir mostram duas seções de corte, localizadas em duas estacas inteiras consecutivas, ao longo do eixo longitudinal de uma estrada. O terreno está indicado em linha fina, a plataforma da estrada em linha grossa e as medidas da seção em linha pontilhada.


Considerando que as variações de terreno e do greide da estrada são uniformes entre as duas seções, o volume estimado de corte nesse trecho, calculado pelo método tradicionalmente utilizado para cubagem da terraplenagem, será de

Uma determinada seção de rodovia requer a realização de corte no terreno original, o qual deverá ocorrer com as seguintes características:
- cota original do terreno: 120,50m. - cota do greide da rodovia: 116,00m. - declividade do talude de corte: 3 (vertical) : 2 (horizontal)
Com base nessas informações e desprezando a espessura das camadas de pavimento, a largura do talude de corte, em cada bordo da seção da estrada, vale

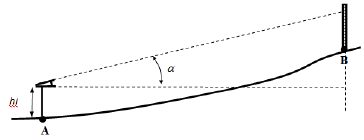

A figura a seguir mostra o esquema de medição de distâncias, utilizando levantamento trigonométrico.


Suponha que as cotas C_A e C_B dos pontos A e B são conhecidas, além da altura hi do instrumento, a leitura central L na mira e o ângulo de visada α.
Neste caso, a distância horizontal entre os pontos A e B é dada pela seguinte expressão:

Em relação à representação topográfica, o tipo de desenho que corresponde a um esboço gráfico sem escala, em breves traços, que facilitam a identificação de detalhes é denominado de
