Observe a figura a seguir, que mostra um instrumento utilizado em topografia.

Esse instrumento é denominado

Em Topografia, a determinação das coordenadas X e Y dos pontos no terreno é possível devido ao processo denominado

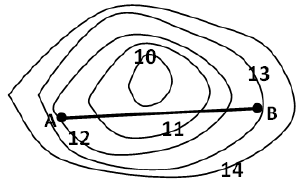

Suponha que será construída uma estrada ao longo do segmento AB, com cota de greide constante e igual a 11,00m.
Em relação ao movimento de terra para construção dessa estrada, é correto afirmar que

A escala empregada em uma planta depende da natureza dos elementos que estão sendo representados.
Para as plantas de pequenos lotes e construções, a escala usualmente empregada varia entre

Se uma pessoa percorrer o segmento AB sobre o terreno, os valores aproximados das cotas mínima e máxima que ela irá atingir durante o percurso, valem, respectivamente,

A medição de distâncias de forma direta, utilizando por exemplo uma trena de plástico ou de lona, está sujeita a erros de precisão.
Assinale a opção que indica um aspecto que não influencia no erro da medida da distância.

Uma poligonal é composta dos vértices A, B, C, D e E, como mostrado na figura a seguir.


Considere os seguintes dados: - medida do segmento AB: 5m; - medida do segmento BC: 6m; - coordenadas do ponto A: X = 20m; Y = 30m.
Considerando que sen 30° = 0.50 e cos 30° = 0.87, as coordenadas do ponto C valem

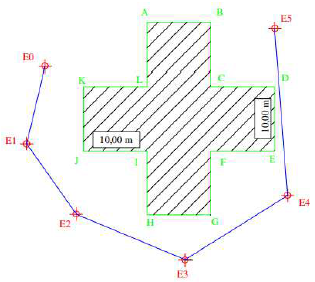

Observe a figura a seguir, que mostra o desenho de um lote com vértices de A a L, e uma poligonal aberta utilizada para locação, com vértices de E0 até E5.


A caderneta de locação mostra as coordenadas dos pontos (vértices) da poligonal, porém sem a sua identificação.


Mesmo sem ter um ponto de referência com coordenadas conhecidas, assinale a opção que indica os vértices relacionados a cada linha da tabela, da primeira até a última.

Ao se trabalhar com um Sistema de Informações Geográficas (GPS), é fundamental definir o datum que será utilizado, que é definido como sendo

A utilização de Sistemas de Informações Geográficas para cadastro territorial é ilustrada na figura a seguir.

Fonte: Ministério das Cidades, "Diretrizes para a criação, instituição e atualização do cadastro territorial multifinalitário dos municípios brasileiros", 2010.
As representações à esquerda e à direita da imagem são denominadas, respectivamente, de
